Abstützplatten & Stempelplatten
Abstützplatten für Hebevorgänge mit dem Kran.
Abstützplatten – auch bekannt als Stempelplatten oder Lastverteilungsplatten – dienen als Fundament, um die Last, die durch den Kran und die gehobenen Materialien entsteht, gleichmäßig auf den Untergrund zu verteilen.
Großes Sortiment an Abstützplatten von 300 × 300 mm bis Ø 1190 mm, 30 bis 80 mm stark
Schnelle Lieferbarkeit
Andere Abmessungen und Belastbarkeiten auf Anfrage möglich.
Sicher abgestützt, sicher gehoben: Abstützplatten, Stempelplatten und Lastverteilungsplatten von Wacker Bauprodukte
Unser Sortiment umfasst Abstützplatten aus Kunststoff in quadratischer und runder Form, Aufsteckteller, passende Fahrzeughalter und Kunststoff-Balken – als Stempelplatten, Kranstützenplatten und Lastverteilungsplatten für alle gängigen Krane und Arbeitsmaschinen. Weitere Kunststoff-Lösungen wie Fahrplatten, Containershield und Auffahrkeile finden Sie auf unserer Seite Fahrplatten & Auffahrkeile. Für Arbeiten auf Hohldielendecken bieten wir außerdem Absturzsicherung an.
Anwendung und Einsatz
Abstützplatten verhindern das Wegsacken der Stützbeine von Teleskopkranen, Autoladekranen, Arbeitsbühnen, Betonpumpen und anderen Maschinen. Sie verteilen die Last auf den Untergrund, schonen die Oberfläche und beugen dem Einsinken und Umkippen von Fahrzeugen vor.
Das zeichnet unsere Abstützplatten aus:
- Hochwertiger HMPE 500 R Kunststoff (spezifisches Gewicht 0,95) – langlebig, unzerbrechlich und feuchtigkeitsabweisend
- Leichtes Verlegen durch geringes Eigengewicht bei gleichzeitig hoher Belastbarkeit
- Verschleißfest und nachhaltig; beständig gegen UV-Einstrahlung, Feuchtigkeit, Öle, Kraftstoffe und sonstige Chemikalien
- Beständig gegen hohe und niedrige Temperaturen (+80 bis -80°C)
- Rundum entgratet, mit 1 oder 2 Trageschlaufen (ab 25 kg zwei Schlaufen), Platten ab 80 mm Stärke mit Kettenlaschen
- Standardfarbe schwarz oder bunt, RAL-Farben auf Anfrage

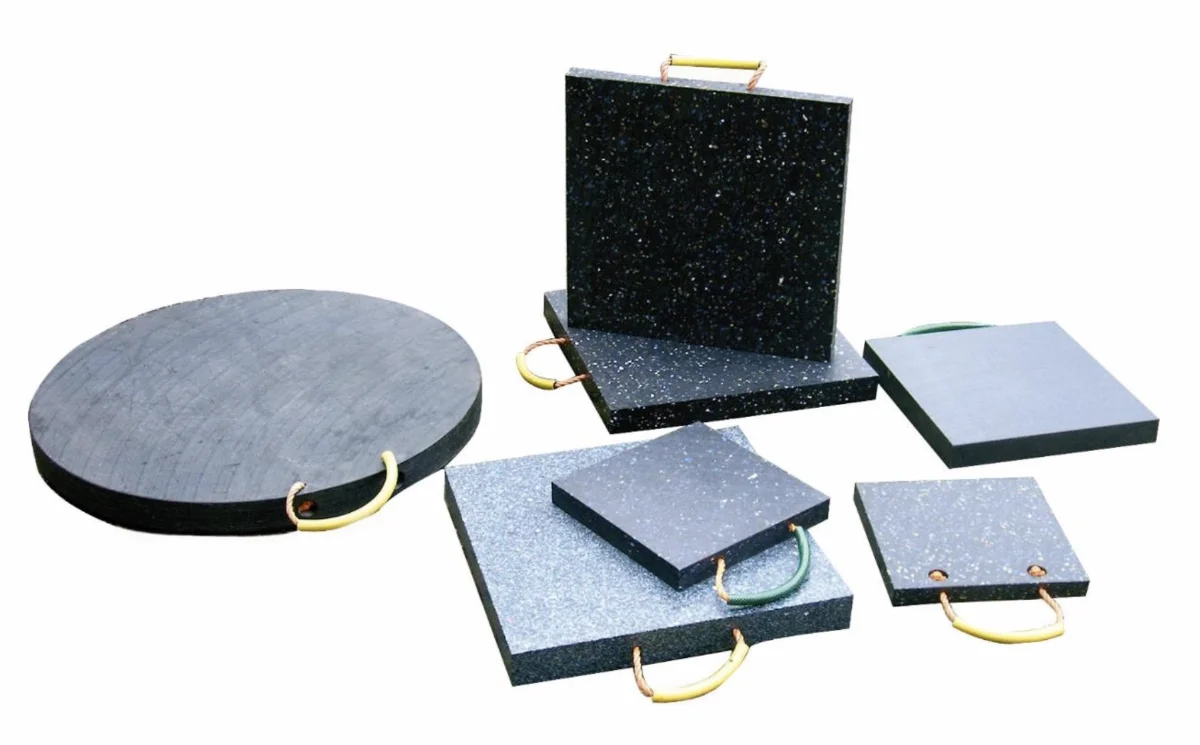

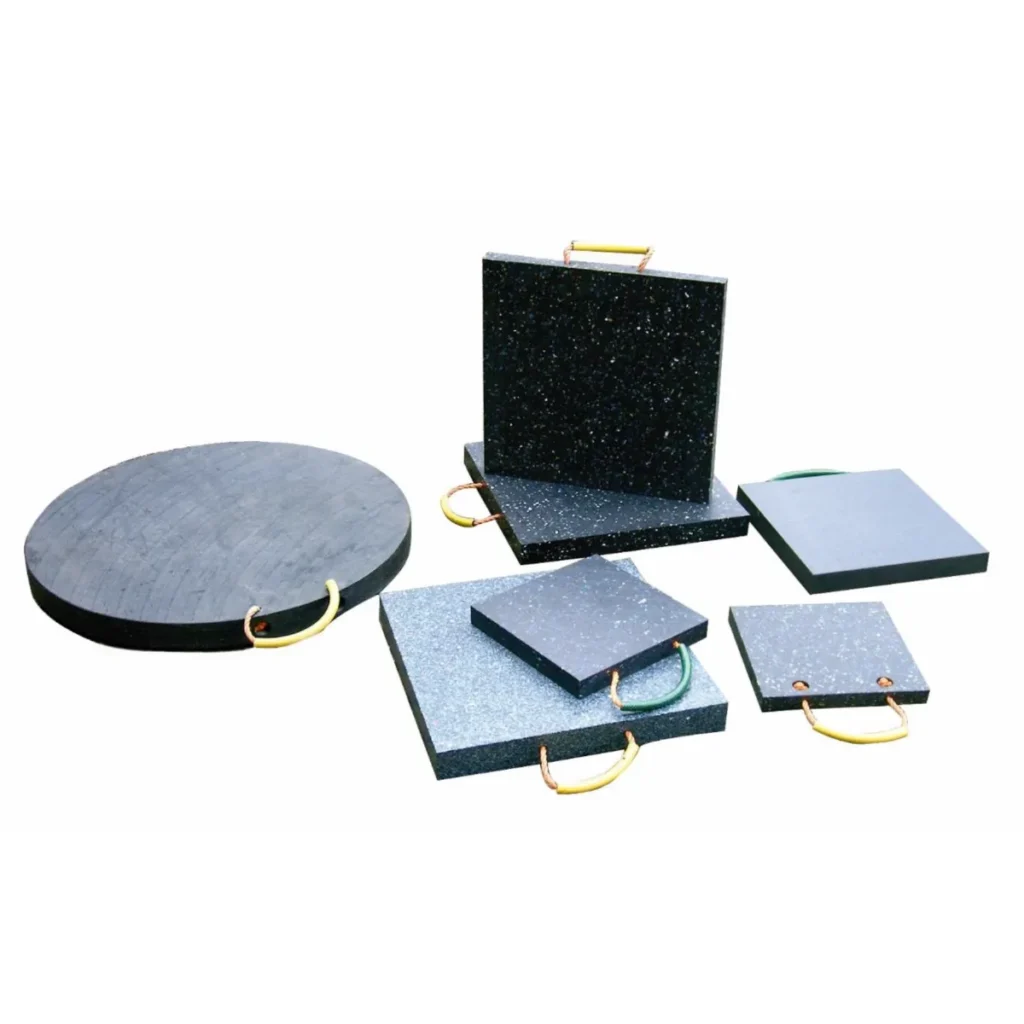

Unser Sortiment im Überblick
Quadratische Abstützplatten (Stempelplatten)
Kantenlängen von 300 bis 1000 mm, Stärken von 30 bis 60 mm und Stützlasten von 8 bis 70 Tonnen. Die Standardplatte für Autokrane, Teleskopkrane, Arbeitsbühnen und Betonpumpen.
Runde Abstützplatten
Mit Ø 990 mm und Ø 1190 mm für hohe Lasten bis 120 Tonnen. Die runde Form eignet sich besonders für Stützteller und Stützfüße, die sich rundum gleichmäßig abstützen sollen.
Schwerlast-Lastverteilungsplatten ab 80 mm Stärke
Platten mit 80 mm Stärke erhalten Kettenlaschen zum sicheren Anschlagen und Verlegen mit dem Kran. Die Ø 1190 × 80 mm trägt bis zu 120 Tonnen.
Aufsteckteller
Aufsteckteller bleiben dank einer Fräsung am Stützbein, wenn das Fahrzeug auf der Baustelle umgesetzt wird. So gelingt der Wechsel der Aufstellposition oft schneller und effizienter als mit losen Platten. Erhältlich in Ø 300, 400 und 500 mm, jeweils mit Trageschlaufe.
Halter für eine Platte (E-Serie)
Die Platte hat ihren festen Platz am Fahrzeug und geht auf der Baustelle nicht verloren. Für Platten von 300 bis 600 mm, aus Edelstahl, mit Transportsicherung.
Halter für zwei Platten (D-Serie)
Nimmt zwei Platten gleichzeitig auf, für Plattenformate von 300 bis 800 mm. Ebenfalls aus Edelstahl, mit Transportsicherung. Halter für Aufsteckteller (Stecktellerhalter) sind ebenfalls lieferbar.
Kunststoff-Balken
Die moderne und sichere Alternative zu Kanthölzern: Sie vergrößern die Abstützfläche erheblich und sind beidseitig angeraut für sicheres Stapeln. Maße auf Anfrage.

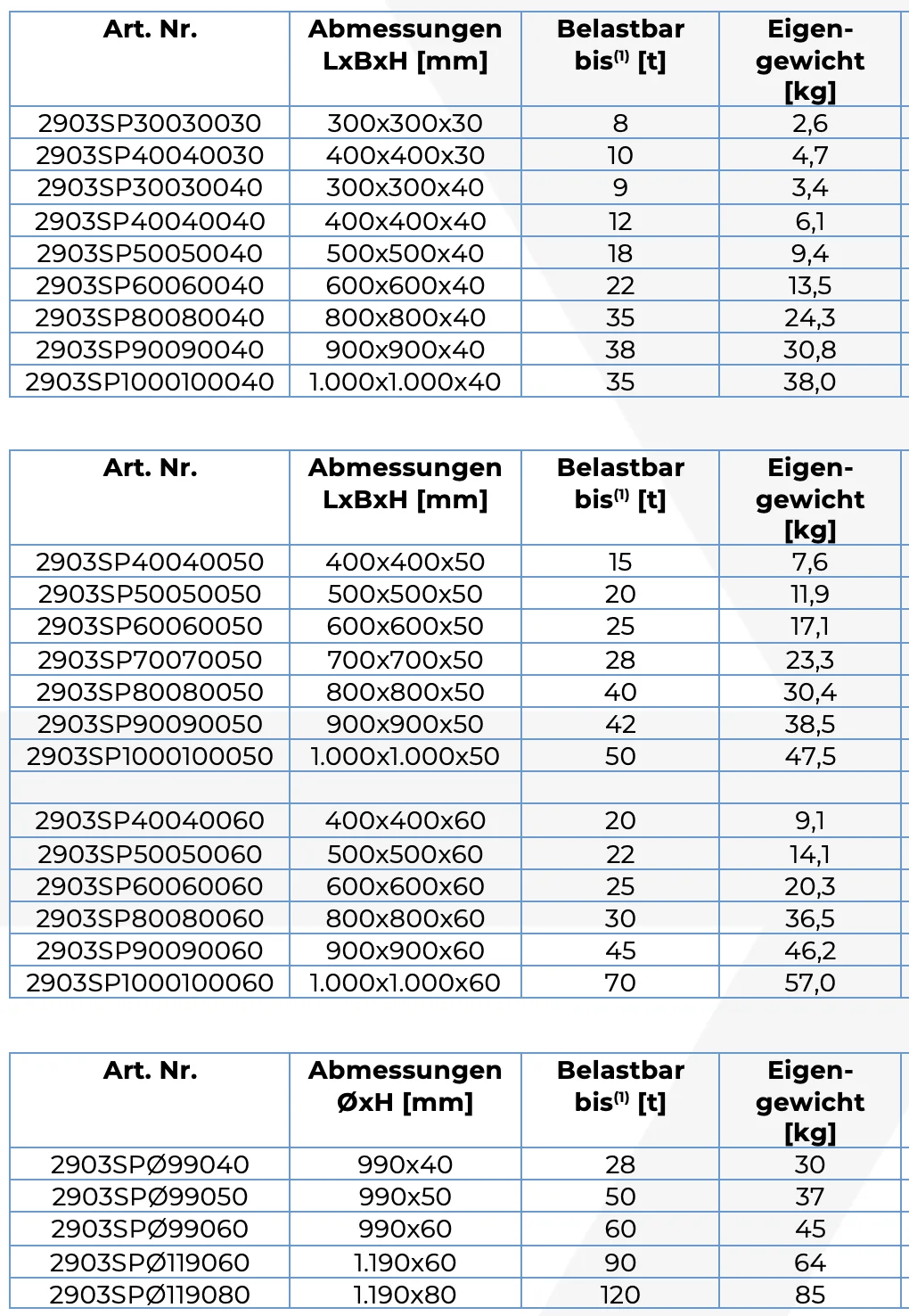

Abmessungen, Stützlast und Gewicht
Quadratische Abstützplatten
| Abmessungen | Stärke | Gewicht | Stützlast (1) |
|---|---|---|---|
| 300 × 300 mm | 30 mm | 2,6 kg | 8 t |
| 400 × 400 mm | 30 mm | 4,7 kg | 10 t |
| 300 × 300 mm | 40 mm | 3,4 kg | 9 t |
| 400 × 400 mm | 40 mm | 6,1 kg | 12 t |
| 500 × 500 mm | 40 mm | 9,4 kg | 18 t |
| 600 × 600 mm | 40 mm | 13,5 kg | 22 t |
| 800 × 800 mm | 40 mm | 24,3 kg | 35 t |
| 900 × 900 mm | 40 mm | 30,8 kg | 38 t |
| 1000 × 1000 mm | 40 mm | 38,0 kg | 35 t |
| 400 × 400 mm | 50 mm | 7,6 kg | 15 t |
| 500 × 500 mm | 50 mm | 11,9 kg | 20 t |
| 600 × 600 mm | 50 mm | 17,1 kg | 25 t |
| 700 × 700 mm | 50 mm | 23,3 kg | 28 t |
| 800 × 800 mm | 50 mm | 30,4 kg | 40 t |
| 900 × 900 mm | 50 mm | 38,5 kg | 42 t |
| 1000 × 1000 mm | 50 mm | 47,5 kg | 50 t |
| 400 × 400 mm | 60 mm | 9,1 kg | 20 t |
| 500 × 500 mm | 60 mm | 14,1 kg | 22 t |
| 600 × 600 mm | 60 mm | 20,3 kg | 28 t |
| 800 × 800 mm | 60 mm | 36,5 kg | 30 t |
| 900 × 900 mm | 60 mm | 46,2 kg | 45 t |
| 1000 × 1000 mm | 60 mm | 57,0 kg | 70 t |
Runde Abstützplatten
| Durchmesser | Stärke | Gewicht | Stützlast (1) |
|---|---|---|---|
| Ø 990 mm | 40 mm | 30 kg | 28 t |
| Ø 990 mm | 50 mm | 37 kg | 50 t |
| Ø 990 mm | 60 mm | 45 kg | 60 t |
| Ø 1190 mm | 60 mm | 64 kg | 90 t |
| Ø 1190 mm | 80 mm | 85 kg | 120 t |
Aufsteckteller
| Durchmesser | Stärke | Gewicht | Stützlast (1) |
|---|---|---|---|
| Ø 300 mm | 80 mm | 3 kg | 10 t |
| Ø 400 mm | 80 mm | 5 kg | 16 t |
| Ø 500 mm | 80 mm | 9 kg | 22 t |
Halter für Abstützplatten und Aufsteckteller
| Typ | Aufnahme | Gewicht |
|---|---|---|
| E-300 | 1 Platte 300 × 300 mm, Stärke 30 oder 40 mm | 1,9 kg |
| E-400 | 1 Platte 400 × 400 mm, Stärke 40 oder 50 mm | 2,7 kg |
| E-500 | 1 Platte 500 × 500 mm, Stärke 40, 50 oder 60 mm | 3,5 kg |
| E-600 | 1 Platte 600 × 600 mm, Stärke 40, 50 oder 60 mm | 4,1 kg |
| D-300 | 2 Platten 300 × 300 mm, Stärke 30 oder 40 mm | 3,3 kg |
| D-400 | 2 Platten 400 × 400 mm, Stärke 40, 50 oder 60 mm | 5,3 kg |
| D-500 | 2 Platten 500 × 500 mm, Stärke 40, 50 oder 60 mm | 6,8 kg |
| D-600 | 2 Platten 600 × 600 mm, Stärke 40, 50 oder 60 mm | 8,0 kg |
| D-800 | 2 Platten 800 × 800 mm, Stärke 40, 50 oder 60 mm | 10,8 kg |
| SH-400 | Stecktellerhalter für Aufsteckteller Ø 400 mm | 3,5 kg |
| SH-500 | Stecktellerhalter für Aufsteckteller Ø 500 mm | 2,7 kg |
| SB-700 | Träger für Stecktellerhalter, Länge 700 mm | 3,9 kg |
(1) Die genannten Stützlasten sind indikative Werte und gelten für verdichteten, nicht nachgiebigen, waagerechten Untergrund. Vor Gebrauch empfehlen wir, die Bodentragfähigkeit fachmännisch durch einen Bodengutachter oder Experten beurteilen zu lassen. Die Durchmesser der runden Platten haben eine Toleranz von ± 10 mm.
Andere Abmessungen, Stärken und Belastbarkeiten fertigen wir auf Anfrage – sprechen Sie uns gerne an.
