Krangabel Erklärung
Wofür Krangabeln im Bau? Eigenschaften und Einsatz ausführlich erklärt
Krangabeln oder Ladegabeln sind ein essenzielles Werkzeug im Bauwesen, das insbesondere für den Transport und die Logistik von Lasten auf Baustellen konzipiert ist. Sie ähneln in ihrer Grundform den Gabeln eines Gabelstaplers und werden an Kränen montiert, um verschiedene Materialien, wie z.B. Palettenware, Bauelemente oder Stahlträger, zu heben und zu bewegen.

Schwere und sperrige Güter, die für herkömmliche Gabelstapler unzugänglich sind, können mit Krangabeln effizient und sicher transportiert werden.
Weitere wichtige Eigenschaften und Vorteile in der Zusammenfassung:
- Konstruktion: Die Konstruktion unserer Krangabeln ist robust und auf Langlebigkeit ausgelegt, um den rauen Bedingungen auf Baustellen lange Zeit standzuhalten.
- Material: Sie werden typischerweise aus hochfestem Stahl gefertigt und müssen strenge Sicherheitsstandards erfüllen.
- Flexibilität: Mit verstellbaren Zinken und einstellbarer Höhe können sie flexibel für unterschiedliche Lastgrößen und -formen angepasst werden, was ihre Vielseitigkeit auf der Baustelle zusätzlich erhöht.
- Sicherheit: Unsere Krangabeln für den Einsatz auf Baustellen sind mit einem Sicherungsgurt ausgestattet, um ein unbeabsichtigtes Abrutschen der Last zu verhindern.
Anwendung und Gebrauch
Der Gebrauch einer Krangabel erfordert fachkundiges Personal, das in der Bedienung geschult ist und die Sicherheitsvorschriften kennt sowie die Bedienungsanleitung dieses Hebemittels gelesen und verstanden hat. Die korrekte Anwendung gewährleistet nicht nur die Sicherheit der Arbeiter, sondern auch die Unversehrtheit der Last und die Effizienz des Vorhabens.

Was sind die Vorteile von Krangabeln?
Krangabeln, auch als Ladegabeln oder Hebegabeln bezeichnet, sind vielseitig und effizient nutzbar. Wenn Höhen oder Distanzen so groß für Gabelstapler sind, ermöglichen Krangabeln den schnellen und sicheren Transport von Gütern und Materialien.
Dank der verstellbaren Zinken können verschiedene Lastarten mit einer einzigen Palettengabel bewegt werden, was die Investitions- und Wartungskosten senkt.
Kran- und Palettengabeln bedeuten also eine Optimierung der Arbeitsabläufe und können bei richtiger Anwendung zur Kostenreduktion beitragen.
Unsere Krangabel: Aussehen und Konstruktion

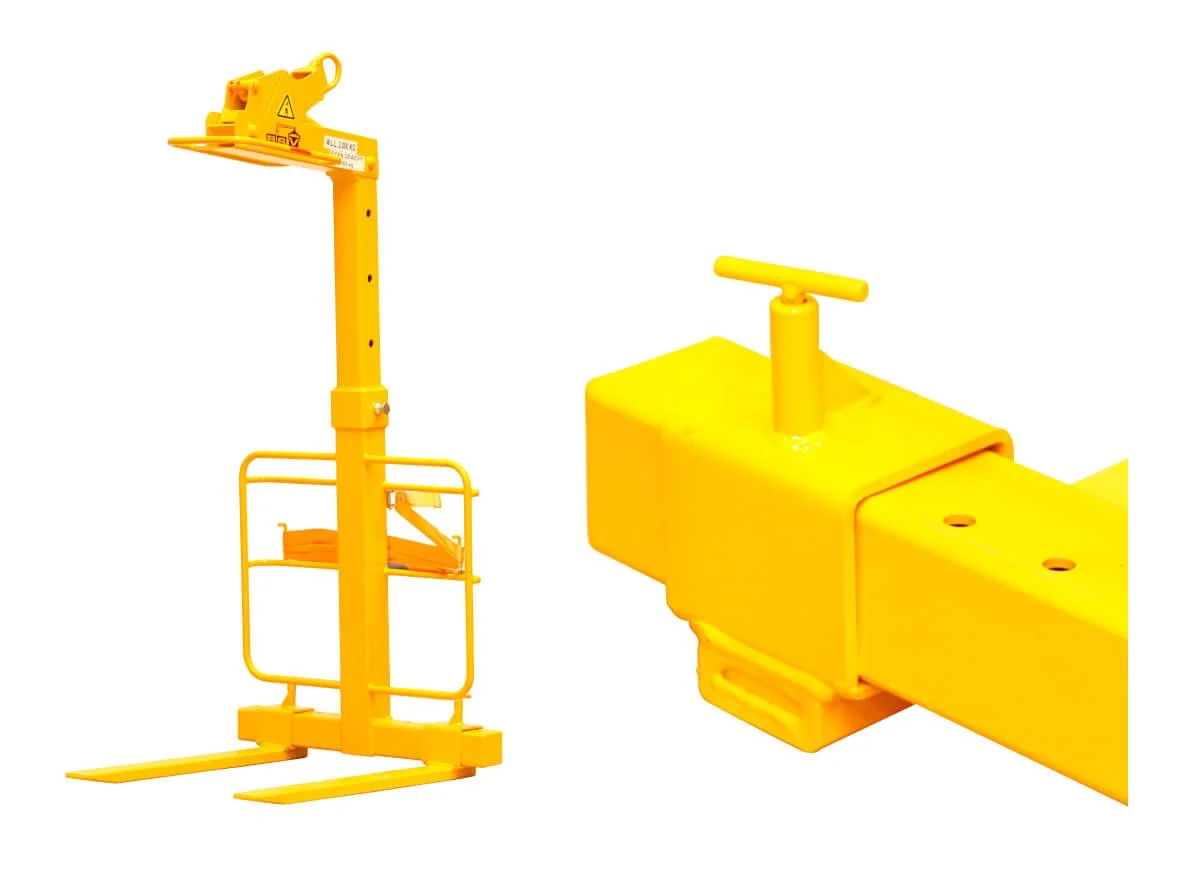

Zwei parallel verlaufende, lange Metallarme – die Gabelzinken – stehen im Zentrum der Krangabel und ähneln in ihrer Form und Funktion den Zinken eines Gabelstaplers. Diese Zinken sind entscheidend für das Aufnehmen und Sichern der Lasten. Sie enden in abgerundeten und konischen Spitzen, die ein leichteres Einführen unter Paletten oder in Transportbehälter- oder -aussparungen ermöglichen. Die Oberfläche der Gabelzinken ist in der Regel rutschfest gestaltet, um ein Verrutschen der Last zu minimieren.
Die Gabelzinken sind an einer Quertraverse befestigt, die für die Weiterleitung der Gewichtslast und für strukturelle Stabilität sorgt. Diese Traverse ist das Bindeglied zwischen den Zinken und dem Aufhängesystem der Krangabel, welches für die Verbindung mit dem Kranhaken konzipiert ist. Häufig findet man hier auch Einstellmöglichkeiten, um den Abstand der Zinken zu variieren und die Gabeln so an unterschiedliche Lastgrößen anpassen zu können.
Für eine maximale Flexibilität ist die lichte Höhe stufenweise einstellbar.
Krangabel Aufhängesystem
Das Aufhängesystem besteht aus einer robusten Hebeöse oder Schäkeln, die eine sichere Verbindung zum Kranhaken ermöglichen. Bei der Konstruktion wird besonderer Wert auf eine kraftschlüssige und sichere Verbindung gelegt, um die hohen Lasten, die im Bauwesen üblich sind, zuverlässig heben zu können.
Zudem sind oft Drehmechanismen integriert, die es der Krangabel erlauben, die Last zu schwenken, ohne die Position des Kranes selbst verändern zu müssen.

Sicherheitseinrichtungen wie die Lastsicherung sind ebenfalls zentrale Elemente der Krangabel-Konstruktion. Eine zusätzliche Lastsicherung durch Sicherungsgurte ist vorgeschrieben, wenn auf Baustellen höher als 1,8 m über Gelände gehoben wird. Bei Be- und Entladearbeiten im bodennahen Bereich (Be- und Entladen eines LKW’s) kann auf diese zusätzliche Sicherungsmaßnahme verzichtet werden. Hier ist es eher wichtig, dass die Palettengabel mit einer Aufhängeöse ausgestattet ist, die ein schwenken der Gabel erlaubt.
Gewichtsausgleich
Wir bieten Krangabeln mit manuellem oder mit automatischem Gewichtsausgleich an. Bei Krangabeln mit automatischem Gewichtsausgleich wird die Last automatisch horizontal gehalten. Dies geschieht durch einen Ausgleichsmechanismus, der oben im Bereich der Hebeöse angebracht ist. Der automatischen Ausgleichsmechanismen erfordert eine gewisse Mindestlast, um sicher zu funktionieren. Zudem darf der Schwerpunkt der Last gewisse Abstände nicht überschreiten.
Diese Palettengabeln eignen sich besonders beim Einsatz auf Baustellen, wenn sie höher als 1,8 m über Bodenniveau gehoben werden. Diese Palettengabeln verfügen auch über einen Sicherungsgurt, als zusätzliche Sicherungsmaßnahme.
Bei Krangabeln mit manueller Einstellung ist die Hebeöse derart einzustellen, dass sie sich oberhalb des Schwerpunktes der Last befindet. Nur so bleibt beim Anheben die Last horizontal und kann damit sicher gehoben und transportiert werden.
Diese Palettengabeln sind daher eher für Be- und Entladearbeiten im bodennahen Bereich geeignet. So können LKW’s effizient be- und entladen werden. Bei dieser Variante wird auch kein Sicherungsgurt als Zusatzmaßnahme vorgesehen, da sie in der Regel nicht auf Baustellen und höher als 1,8 m über die Geländeoberkante gehoben wird.
Weitere Merkmale:
- Die Last ist zur Sicherheit nach Norm mindestens 5° gegen die Rückseite der Krangabel geneigt, dort wo das Schutzgitter angebracht ist. Somit wird ein Abrutschen der Last verhindert.
- Haltegriffe an den Schutzgittern oder im Bereich der Hebeöse dienen einer sicheren Führung der Krangabel. Die Haltegriffe sind derart angebracht, dass das Risiko des Einquetschens von Gliedmaßen zwischen Last und Lastaufnahmemittel minimiert wird.
Material
Krangabeln müssen dauerhaft belastbar und korrosionsbeständig sein. Deshalb verwenden wir hochfesten Baustahl, der gegenüber mechanischer und dynamischer Beanspruchung widerstandsfähig ist und für einen Temperaturbereich von -20°C bis 80°C geeignet ist. Die Oberflächenbehandlung durch Beschichtungen wie Galvanisierung oder Lackierung schützt zusätzlich vor Korrosion und trägt zur Langlebigkeit der Konstruktion bei.
Sicherheitsaspekte
In Sachen Sicherheit bieten unsere Krangabeln durch ihre robuste Bauweise und die Verwendung hochwertiger Materialien eine hohe Zuverlässigkeit. Der manuelle oder automatische Last- oder Gewichtsausgleich verhindert das Abrutschen und Kippen der Last während des Transports. Ein Sicherungsgurt sorgt für zusätzliche Sicherheit beim Heben auf Baustellen.
Die Sicherheit sollte weiterhin durch regelmäßige Inspektionen und Wartungen gewährleistet werden. So können Verschleißerscheinungen verzögert und frühzeitig erkannt werden.


Top-Produkte
1. AUSGLEICHENDE PALETTENGABEL PGA FÜR DIE BAUSTELLE
Selbstausgleichende Palettengabeln mit einer maximalen Tragfähigkeit von 2 t und 3 t für Paletten mit einer Tiefe von 1.000 bzw. 1.200 mm.
2. VERSTELLBARE PALETTENGABEL PGM FÜR AUTOKRAN
Geeignet zum Heben einer einzelnen Palette mit einer maximalen Tragfähigkeit von 2 t und 3 für Paletten mit einer maximalen Tiefe von 1.000 und 1.200 mm. Die Aufhängeöse ist geeignet für einen rotierbaren Haken eines Autokrans, um die Be- und Entladearbeiten effizient zu gestalten.
Krangabeln bei Wacker Bauprodukte
Unsere Standard Palettengabeln sind nicht passend für Ihren Fall? Kein Problem, wir bieten auch Sonder-Palettengabeln an. Hierzu steht von unserem Partner BSV ein Formblatt zur Abfrage Ihrer speziellen Anforderungen und Randbedingungen zur Verfügung.

Auf dieser Grundlage erstellen wir Ihnen ein unverbindliches Angebot. Die Sonder-Krangabeln werden in der gewohnten Qualität von Material und Verarbeitung hergestellt.
Normen und Richtlinien
Was muss bei dem professionellen Einsatz von Krangabeln beachtet werden?
Krangabeln müssen verschiedenen nationalen und internationalen Standards entsprechen, die Sicherheit und Qualität gewährleisten. In Europa ist beispielsweise die Einhaltung der Maschinenrichtlinie (2006/42/EG) erforderlich, und es müssen CE-Kennzeichnungen am Produkt vorhanden sein sowie eine EG-Konformitätserklärung samt Seriennummer mitgeliefert werden, die bestätigen, dass das Produkt den geltenden EU-Vorschriften entspricht.
Des Weiteren ist die DIN EN 13155 für lose Lastaufnahmemittel einzuhalten. Diese Norm definiert Sicherheitsanforderungen, die Konstruktion, Testverfahren und Überprüfungen der Krangabeln betreffen.
Anwendungsbeispiele
Krangabeln werden in vielen unterschiedlichen Bereichen eingesetzt: Sie reichen vom Transport und Stapeln von Baustoffpaletten über das Heben von Betonfertigteilen bis hin zum Versetzen von Stahlträgern. Bei der Frage, ob eine Krangabel für Ihre individuelle Situation notwendig ist, können wir Sie fachkundig unterstützen. Gerne beraten wir Sie bezüglich Ihrer Wünsche und Anforderungen.
Anpassung und Spezialisierung
Die Standard-Palettengabeln sind nicht ganz passend für Ihre Last oder Anwendungsfall? Kein Problem für uns. Mit dem nachfolgend gezeigten Formblatt können Sie die Anforderungen an die Palettengabel eintragen. Auf dieser Basis planen und entwickeln wir kundenspezifische Gabeln, die ganz auf Ihre Anwendung zugeschnitten sind.

Nehmen Sie gerne Kontakt zu uns auf, wir gehen das Formblatt zusammen mit Ihnen durch und erstellen Ihnen ein unverbindliches Angebot.

50+
Zufriedene Kunden
4.8+
Über Wacker
20 Jahre Erfahrung.
Zwei Jahrzehnte im Dienste der Baubranche – Wacker Bauprodukte vereint langjährige Erfahrung mit dem Einsatz modernster Planungs- und Produktionstools. Unser Wissen ist in jeder Faser unserer Produkte verwurzelt, um Ihnen verlässliche und ausgereifte Lösungen zu bieten.
Alle Lastaufnahmemittel
Lasten effizient Heben. Unser weiteres Sortiment.
Häufig gestellte Fragen zu Krangabeln
Was ist der Unterschied zwischen Krangabeln und normalen Gabelstaplerzinken?
Auch wenn sich die Gabelzinken einer Krangabel und eines Gabelstaplers ähneln, so ist eine Krangabel speziell für die Anwendung an Kranen konzipiert. Sie dient als loses Lastaufnahmemittel und ist das Bindeglied zwischen dem Kranhaken und der Last. Im Gegensatz dazu ist ein Gabelstapler kein loses Lastaufnahmemittel, sondern ein Flurfördermittel mit eigenem Antrieb.
Können Krangabeln für alle Arten von Kranen verwendet werden?
Krangabeln sind universell einsetzbar, müssen aber hinsichtlich der Traglast und der Aufhängung auf den jeweiligen Kran abgestimmt sein.
Wie werden Ladegabeln für den Kran auf Sicherheit geprüft?
Sie unterliegen der EN 13155 und somit strengen Sicherheitsanforderungen an die statische und dynamische Tragfähigkeit, um ihre Zuverlässigkeit unter maximaler Belastung dauerhaft zu gewährleisten. Unsere Palettengabeln werden vor Auslieferung einer Probebelastung unterzogen, die dokumentiert und attestiert wird.
Müssen die Gabeln regelmäßig gewartet werden?
Ja, regelmäßige Wartung und Inspektion sind durch den Betreiber des Lastaufnahmemittels erforderlich, um die Funktionalität und Sicherheit zu erhalten. Siehe hierzu DGUV Regel 109-017.
Was passiert, wenn eine Krangabel beschädigt ist?
Die beschädigte Ladegabel muss sofort außer Betrieb genommen und von einer Fachperson repariert oder ersetzt werden, um Unfälle zu vermeiden.
