Aluminium Spreiz-Traversen Aluexbeams
Ultra-leichte und robuste Lasttraversen zum Aufnehmen von Lasten, bei denen 2 oder 4 Anschlagpunkte über eine gewisse Länge und Breite verteilt angeordnet werden müssen. Klappt unter Last automatisch auf die benötigte Breite auf. Sie müssen nur die Länge einstellen.
Tragfähigkeiten von 5 bis 50 t
Eigengewicht ab 28 kg
Längen von 2,45 bis 12,40 m
Technische Details
Diverse längenverstellbare Lastspreizen mit Tragfähigkeiten von 2 t bis 50 t sind verfügbar mit Längen von 1 m bis 12,4 m.
Es stehen sowohl Balkenspreizen mit 2 Hebepunkten als auch Kreuzspreizen (Kreuztraverse) oder X-Spreizen (X-Traverse) mit 4 Last-Anschlagpunkten zur Verfügung.

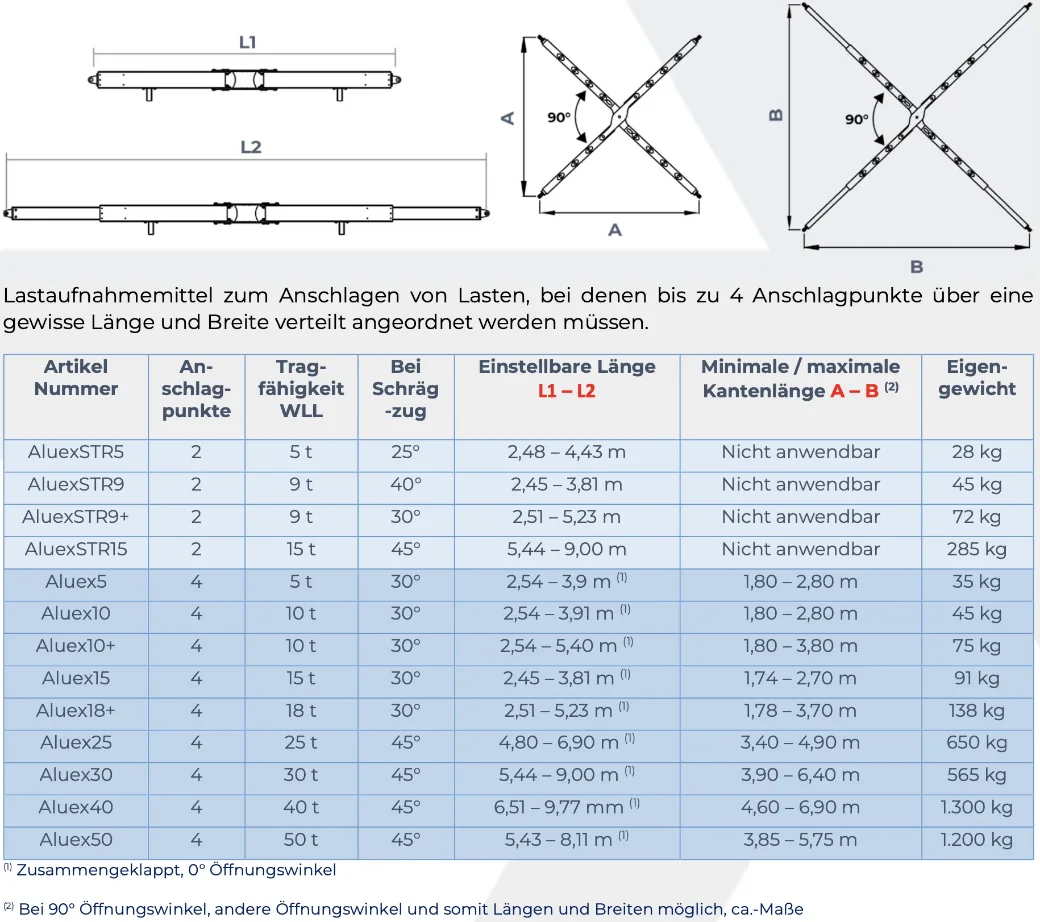

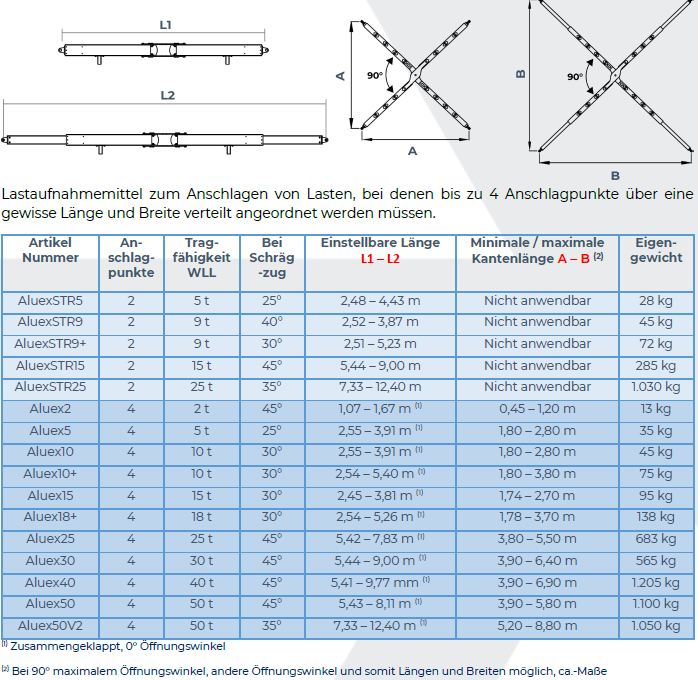

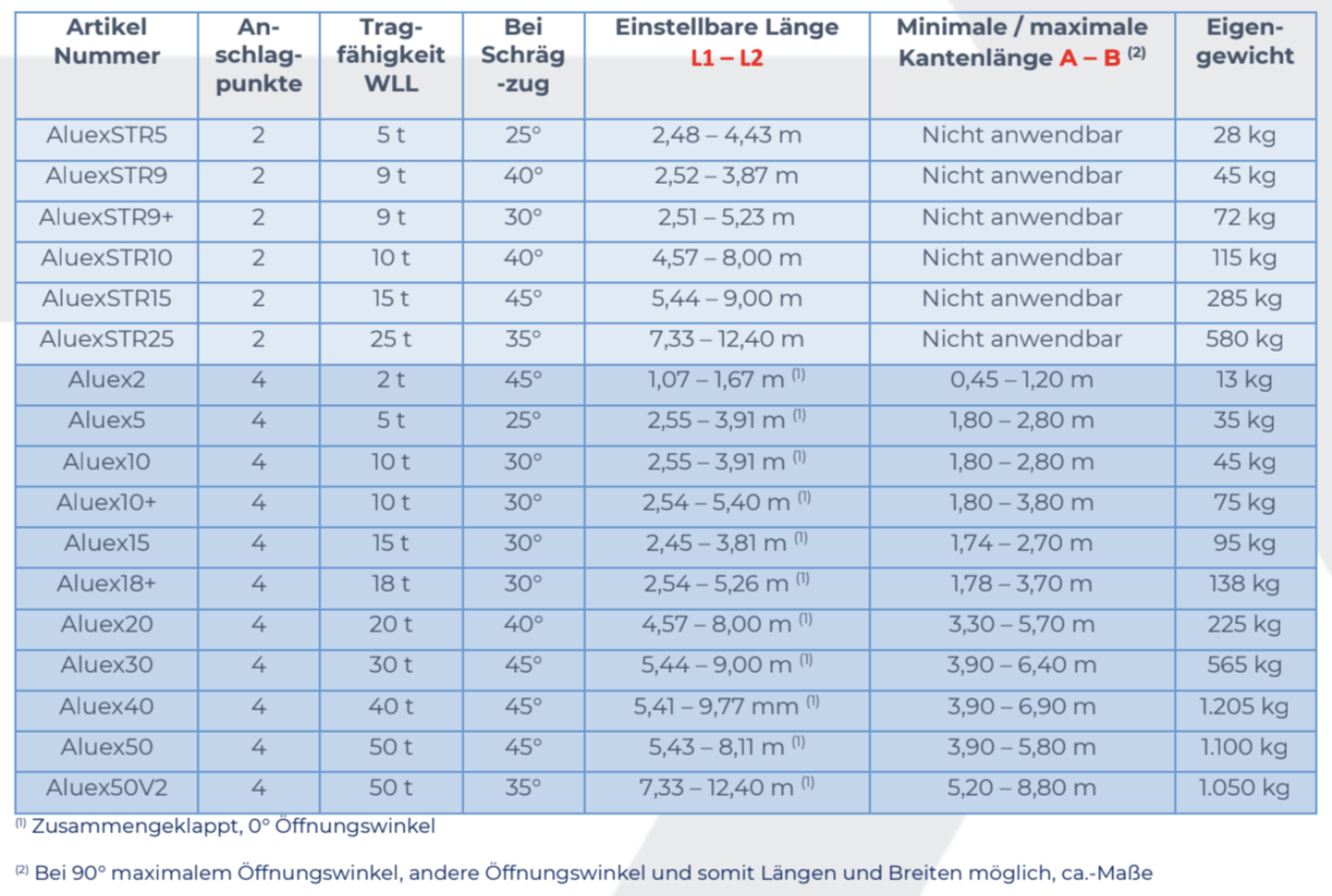

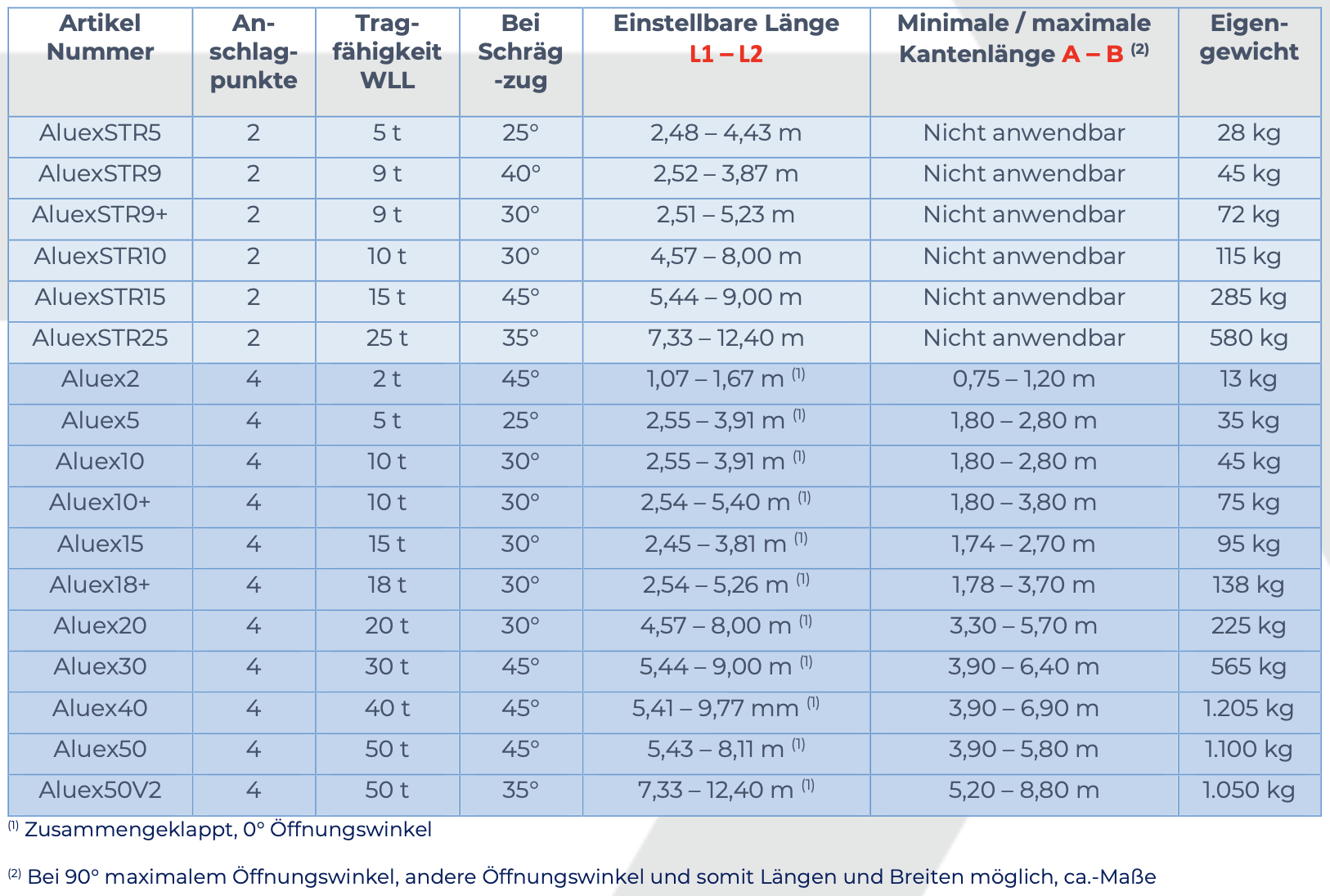

In der nachfolgenden Übersicht sind alle momentan verfügbaren Typen dargestellt. Die hellblau hinterlegten Zeilen zeigen die Balkentraversen, die dunkelblau hinterlegten Zeilen zeigen die Kreuzspreizen, die unter Last automatisch auf die benötigte Breite aufklappen.
ARTEN, TYPEN, AUSFÜHRUNGEN
Die Tragfähigkeit gilt für alle einstellbaren Längen unter Berücksichtigung des maximal zulässigen Schrägzugwinkels (Winkel vom Lot zum kranseitigen Kettengehänge).
Die Typen AluexSTR5, Aluex2, Aluex5, Aluex10 und Aluex10+ bestehen vollständig aus Aluminium.
Die Typen bis Aluex20 bestehen hauptsächlich aus hochwertigem und nichtrostendem Aluminium.
Die Typen ab Aluex30 bestehen aus hochfestem und verzinktem Stahl.
Die minimale Länge bis zum Typ Aluex18+ beträgt ca. 2,5 m, so dass diese beispielsweise quer auf einen LKW-Ladekran passen.
Folgendes Video erklärt die Funktionsweise sehr gut:

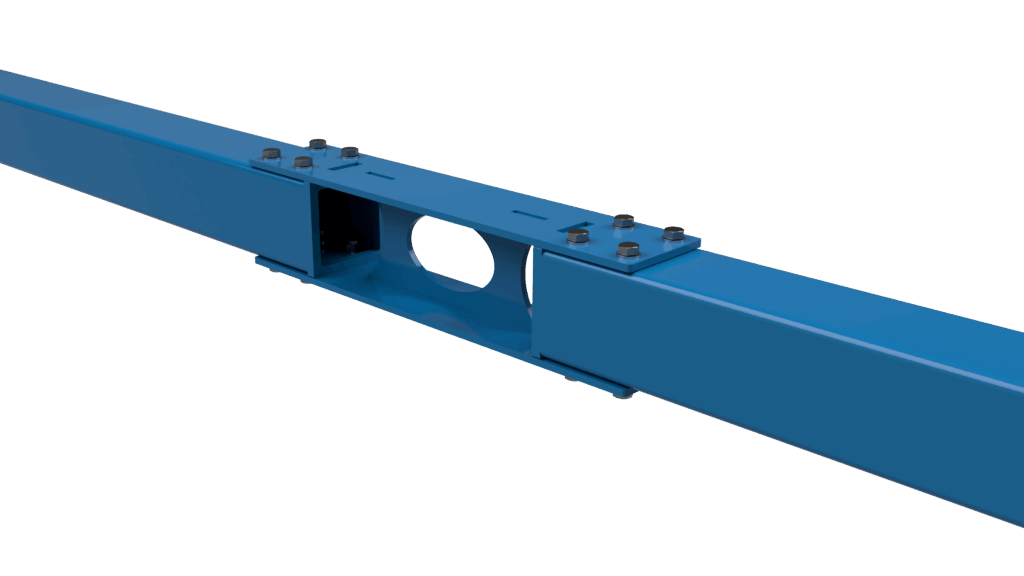

Die X-Traversen (X-Spreizen) oder Kreuzspreizen Aluex15, Aluex18+, Aluex20, Aluex30 und Aluex50V2 haben ein verschraubtes Mittelstück, welches demontiert werden kann.
Somit können durch Austausch der Mittelstücke der Kreuzspreizen durch die Mittelstücke von Balkenspreizen zwei separate Balkenspreizen erzeugt werden.
Folgende Umbauten oder Teilungen sind möglich:
- Aluex15 → 2 x AluexSTR9
- Aluex18+ → 2 x AluexSTR9+
- Aluex20 → 2 x AluexSTR10
- Aluex30 → 2 x AluexSTR15
- Aluex50V2 → 2 x AluexSTR25
Umgekehrt kann man aus zwei Balkenspreizen eine Kreuzspreize machen.

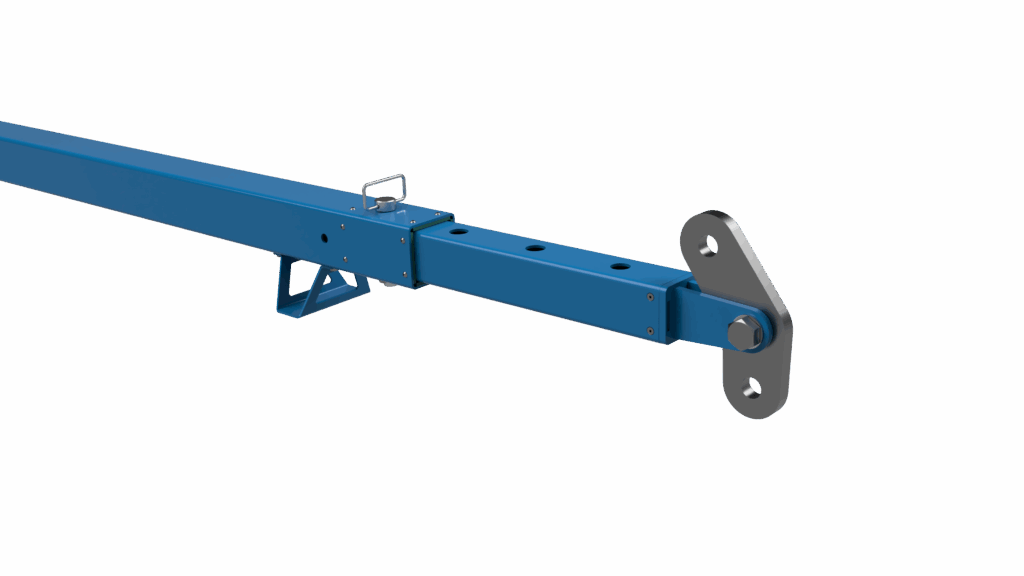

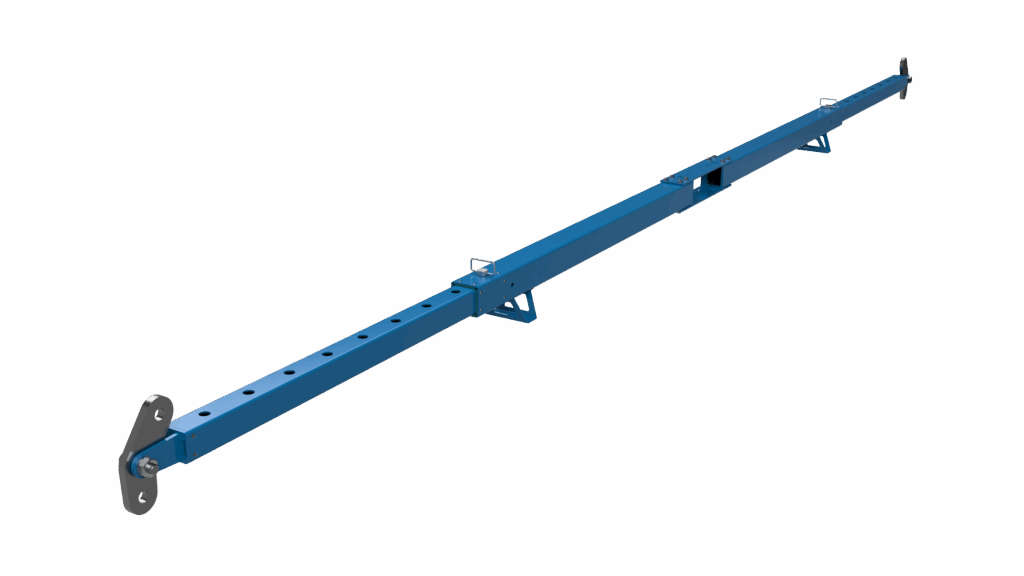

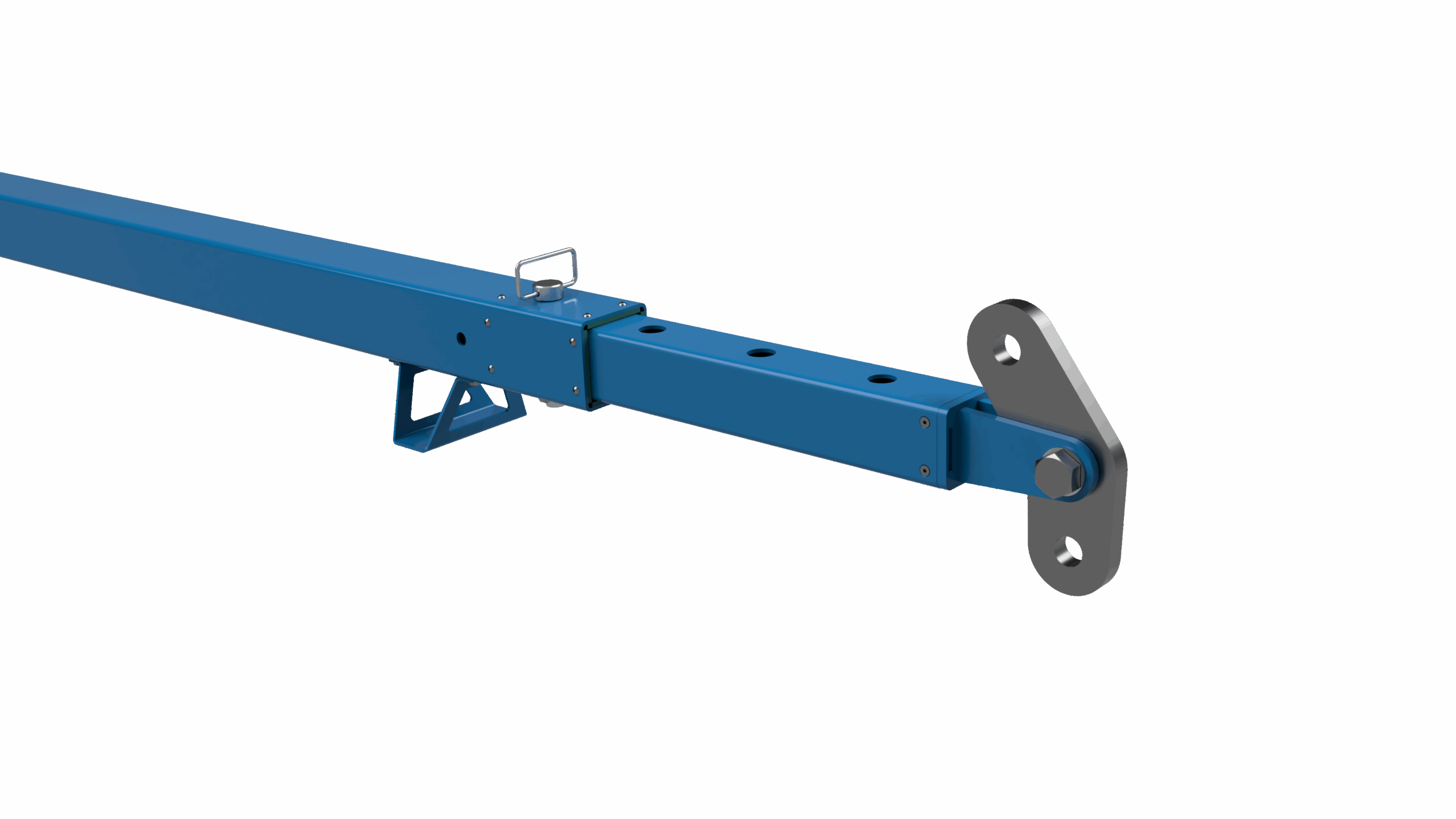

Durch die Teilbarkeit kann die Transportlänge halbiert werden, was bei den Typen mit großer Länge von Vorteil ist, wie nachfolgend am Beispiel der AluexSTR15 (halbe Aluex30):

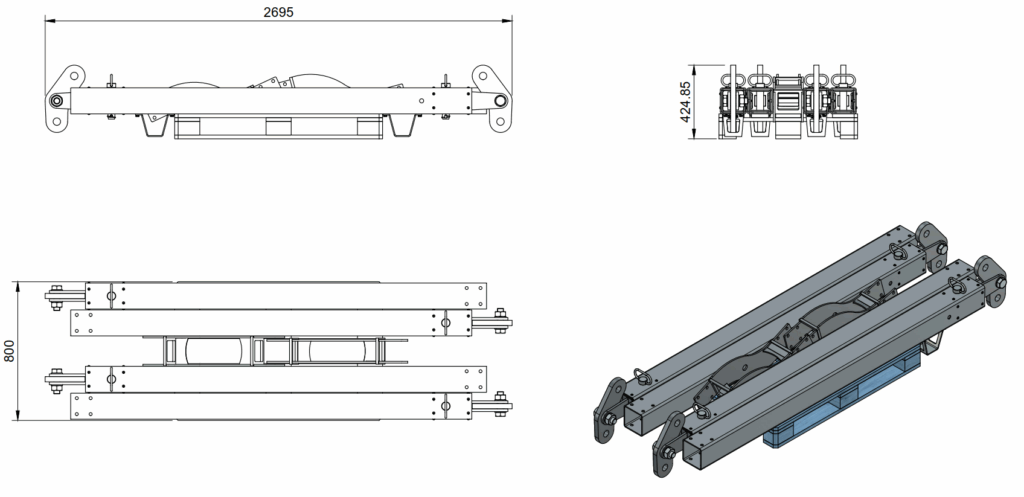

Darüber hinaus kann so die Aluex30 bei Bedarf kompakt versendet werden.
Um 40-Fuß Container oder ähnliche Lasten sicher zu heben und zu transportieren, steht die X-Traverse Aluex50V2 mit einer Länge von 7,33 m bis 12,40 m und einer Tragfähigkeit von 50 t zur Verfügung. Die Aluex50V2 hat im geteilten Zustand Transportmaße von L/B/H = 3,65/0,80/0,50 m.
Um 20-Fuß Container, Wohnmodule aus Beton oder Holz, Trafostationen oder andere große und schwere Lasten zu heben steht die Kreuztraverse Aluex20 mit einer Länge von 4,57 bis 8,00 m mit einer Tragfähigkeit von 20 t und einem Eigengewicht von nur 225 kg zur Verfügung. Damit schließt die Aluex20 die Lücke zwischen der Aluex18+ und der Aluex30. Die Transportmaße betragen im geteilten Zustand L/H/B = 265/40/80 cm..
Insbesondere für Big Bags haben wir zusammen mit Aluexbeams den Typ Aluex2 entwickelt, geplant und entworfen. Mit nur 13 kg Eigengewicht und speziellen lastseitigem Haken zum einfachen einhängen der Hebeschlaufen der Big Bags:
Die Aluex2 kann natürlich auch für andere Lasten wie Paletten, Gitterboxen und vieles mehr verwendet werden.
Lastaufnahme Beratung
Auf der Suche nach einer Sonderlösung? Noch nicht sicher, welches Lastaufnahmemittel das Richtige ist? Teilen Sie uns einfach Ihre Fragen und Anforderungen in unserem Kontaktformular mit. Wir melden uns innerhalb eines Tages. Versprochen!
Beschreibung
Bei diesen X-Spreizen oder X-Traversen handelt es sich um ultra-leichte und robuste Lasttraversen zum Aufnehmen von Lasten, bei denen 2 oder 4 oder sogar 8 Anschlagpunkte über eine gewisse Länge und Breite verteilt angeordnet werden müssen.
Alle Spreiztraversen sind teleskopartig in der Länge verstellbar und sind somit flexibel einsetzbar und kompakt zu transportieren. Durch Füße unterhalb der Lastspreizen erfolgt die Längeneinstellung direkt auf dem Boden. Ein Aufständern zum Herausziehen der Schenkel ist somit nicht erforderlich.
Die Typen „AluexSTR“ haben eine Balkenform und werden mit einem 2-Strang Gehänge kranseitig gehoben. Mit diesen Balkenspreizen können Lasten an 2 Punkten axial angeschlagen werden:
Lastseitig kann auch ein 2-Strang Gehänge je Ende angeordnet werden. Somit lassen sich auch Lasten an 4 Punkten anschlagen, allerdings mit einem Schrägzug in Querrichtung
Unter Verwendung von Umlenkrollen mit durchlaufenden Anschlagseilen können auch 4 Punkte in einer Reihe angeschlagen werden, so dass alle 4 Punkte tragend sind und gleichmäßig belastet werden. Somit ist das Problem der statischen Unbestimmtheit bei 4 Anschlagpunkten in Reihe gelöst. Die Lasteinleitung in das Bauteil ist somit schonend.
Wir bieten Ihnen gerne auf die Spreiztraverse abgestimmte Umlenkrollen und Anschlagseile nach DIN EN 13414 an.
Der Typ „Aluex“ wird kranseitig wird mit einem 4-Strang Gehänge angeschlagen. Diese X-Traversen kappen unter Last automatisch auf, so dass die 4 lastseitigen Punkte axial angeschlagen werden.
Durch das Aufklappen der Kreuzspreizen wird ein Kreis beschrieben mit einem Durchmesser, der der Länge der Aluex entspricht. Je nach Abstand der 4 Lastpunkte in Längs- und Querrichtung klappt das Kreuz mehr oder weniger auf. Der maximale Aufklappwinkel (oder Öffnungswinkel) beträgt dabei 90°.
Die Anschlagpunkte innerhalb der Fläche, die von dem Fächer zwischen minimaler und maximaler Länge aufgespannt wird, können so axial an 4 Punkten angeschlagen werden. Nachfolgendes Beispiel zeigt die Draufsicht auf die Aluex30 (blau) und ein Modul mit einer Grundfläche von 8 x 2,5 m (schwarz). Die projizierte Grundfläche der Aluex30 für die verschiedenen Längen zwischen 5,44 m und 9 m in 0,22 m Schritten (Einteilung der Längeneinstellung) und einem Öffnungswinkel bis 90 ° ist dargestellt.
Nach der Anwendung können die X-Traversen zusammengeklappt und mit eingefahrenen Schenkeln kompakt und platzsparend transportiert und gelagert werden.
Die wichtigsten Eigenschaften und Vorteile:
- Tragfähigkeiten von 5 bis 50 t
- Sehr geringes Eigengewicht ab 28 kg
- Längen von 1,00 bis 12,40 m
- Als Balkenspreize mit 2 Anschlagpunkten, längenverstellbar mit Sicherungsbolzen
- Als Rahmentraverse oder Kreuzspreize mit 4 Anschlagpunkten, längenverstellbar, automatische Einstellung der Breite
- Mit speziellen Kupplungen (Aluex Link) auch 8-Punkt Aufhängungen möglich
- Durch Füße ist die Länge direkt am Boden verstellbar, keine Aufständerung erforderlich
- Zusammengeklappt einfach und platzsparend zu transportieren
- Durch variable Öffnungswinkel sind diverse projizierte Grundflächen möglich
- Nichtrostendes Aluminium (bis Typ Aluex10+)
- Durch Austausch des Mittelteils sind die Kreuzspreizen Aluex18+, Aluex30 und Aluex50V2 in zwei Balkenspreizen umzuwandeln.
Lieferung mit Bedienungsanleitung in Deutsch oder Englisch und EG-Konformitätserklärung (CE-Erklärung).
Unser Partner
Wacker Bauprodukte GmbH ist offizieller Partner von Aluexbeams für Deutschland, Österreich, Schweiz und darüber hinaus. Aluexbeams ist ein weltweit renommierter finnischer Hersteller von einzigartig leichten Lasttraversen.
Aluexbeams wurde 2014 in Pietarsaari, Finnland, gegründet. Aluexbeams ist spezialisiert auf die Entwicklung und Herstellung von sehr leichten Lastaufnahmemitteln bei gleichzeitig hoher Tragfähigkeit und einem Maximum an Flexibilität.
Aluexbeams ist durch den Willen eines Anwenders der Hebebranche entstanden, der mit den bis Dato auf Dem Markt erhältlichen Produkten nicht zufrieden war und selbst eine bessere Hebetraverse entwickeln und produzieren wollte. Dies hat er inzwischen mit 12 verschiedenen Typen von Spreiztraversen geschafft und die Freude, weitere Vereinfachungen für die Anwender zu entwickeln, wächst mit jedem weiteren erfolgreich entwickelten Produkt.
Anwendung
Durch die Längenverstellbarkeit gepaart mit der Aufklappbarkeit ergeben sich viele Anwendungsmöglichkeiten. Der Typ Aluex kann zum Heben von Booten, Baumaschinen, Pools, Autos, LKW‘s und vielem mehr verwendet werden.
Einige Aussagen von begeisterten Kunden:
“Das hat alles bestens geklappt, danke für die gute Planung und super Unterstützung! Alle Lüftungsgeräte konnten mit dem Helikopter auf das Dach transportiert werden. Anbei Bilder, auch vom begeisterten Team.”
„Wichtig war für uns die Planung der Einsatzgeräte, um einschätzen zu können ob alles funktioniert. Die Lüftungsgeräte wurden dann am Boden mittels Gabelstapler für den Abtransport mit dem Helikopter verschoben. Lief alles so wie geplant.“
„Von Planung, Betreuung bis zur Realisierung hat alles zu 100% funktioniert. Alle am Projekt Beteiligten waren begeistert. Wenn ein anderer Kunde mal Fragen hat, gerne.“
„War super einfach in der Handhabung, auch das mit dem Aufklappen hat bestens funktioniert. Auch danke dass alles so einfach geklappt hat.“
Ausführliche Beispiele mit den Anforderungen und Ergebnissen finden Sie auf unsere Seite Testimonials.
ZUBEHÖR

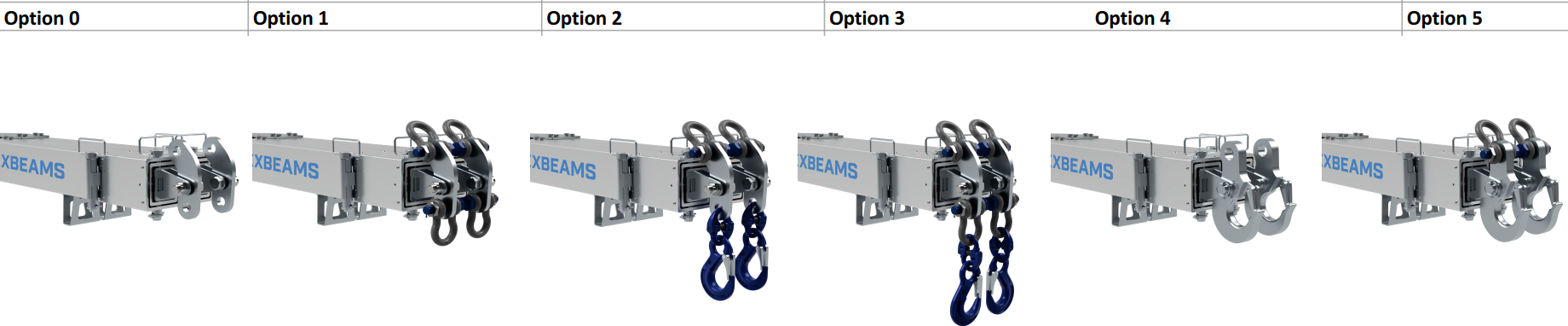

An den bananenförmigen Anschlagösen am Ende der ausziehbaren Schenkel werden Schäkel und bei Bedarf auch Haken befestigt. 3 Ausführungen sind möglich:
Option 1: Oben Schäkel, unten Schäkel
Option 2: Oben Schäkel, unten Verbindungsglied und Haken
Option 3: Oben Schäkel, unten Schäkel, Verbindungsglied und Haken
Option Kupplungen:

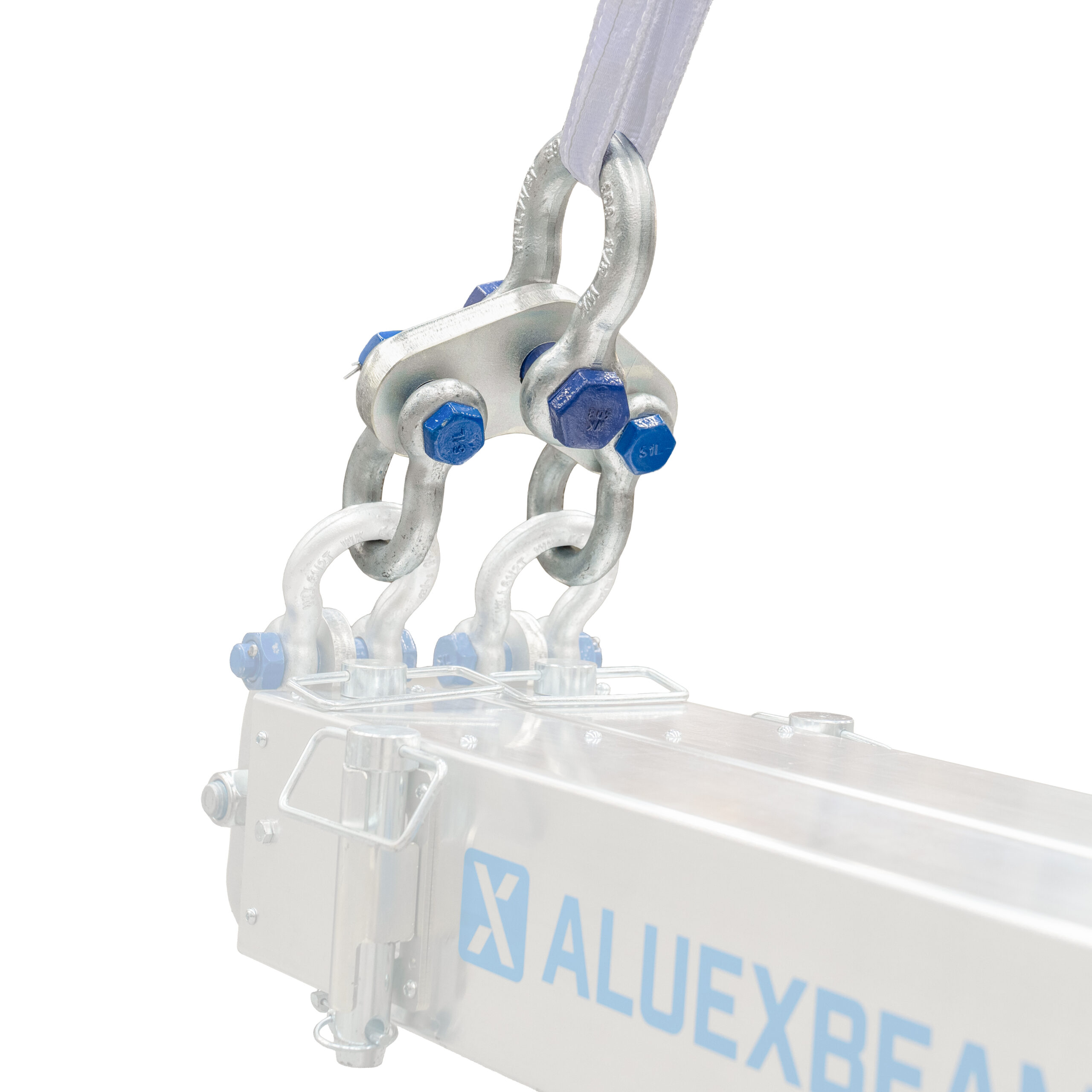

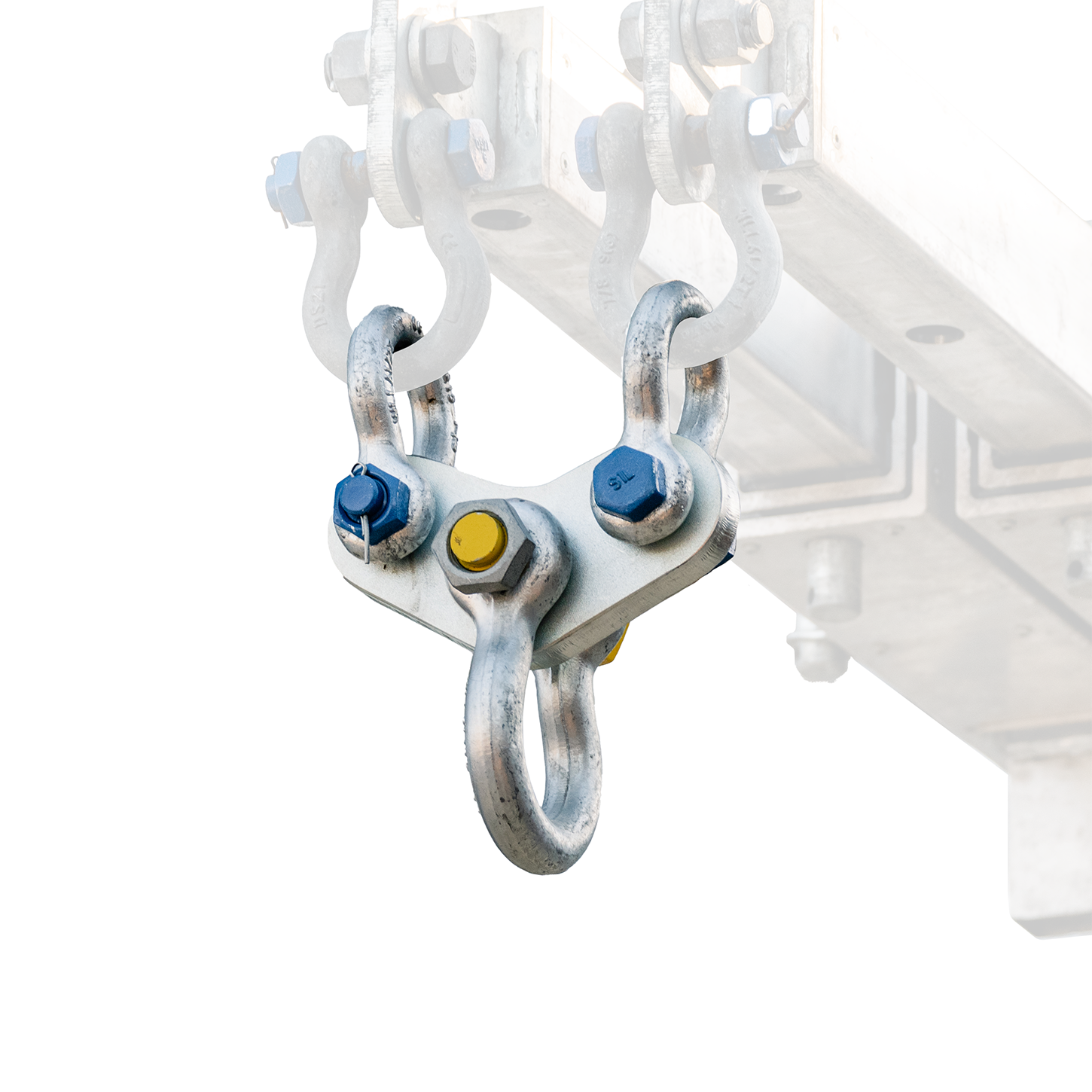

Die Aluex Kupplung (Aluex Link) ist eine dreieckförmige Vorrichtung, die die Schenkel einer 4-Punkt-Kreuztraverse miteinander verbindet und sie in eine 2-Punkt-Traverse verwandelt. Sie kann auch als Lastausgleichsvorrichtung dienen, die es Ihnen ermöglicht, die Last von einem auf zwei Hebepunkte zu verteilen. Somit sind aus einer 4-Punkt-Traverse auch eine 8-Punkt-Traverse zu realisieren.
Die Aluex Kupplung (AluexLink) ist eine dreieckförmige Vorrichtung mit der weitere Anwendungen möglich sind und somit die Flexibilität erhöht.

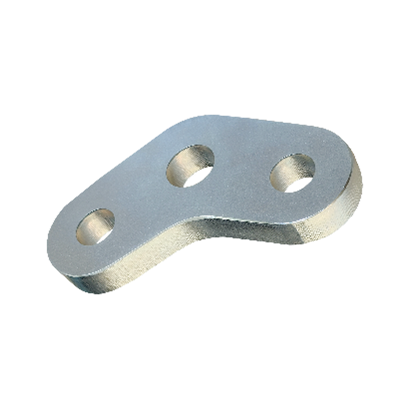

Der AluexLink hat 3 Löcher, in die entsprechende Schäkel mit Mutter und Splint befestigt werden. Mittig wird ein großer und außen zwei kleinere Schäkel vorgesehen.
4-Punkt zu 2-Punkt Spreize:
Bei dieser Anwendung können 4-Punkt Kreuzspreizen als 2-Punkt Balkenspreize verwendet werden. Hierbei verhindert die Kupplung das automatische Aufklappen der Kreuzspreizen.
Die Schäkel des AluexLink werden mit den Schäkeln der Aluex (nur Zubehör Option1 möglich!) verbunden und verhindern so das automatische Aufklappen.
Dabei kann der AluexLink wahlweise unten (lastseitig) oder oben (kranseitig) oder auf beiden Seiten vorgesehen werden.
Wird der AluexLink unten vorgesehen, kann an 2 Punkten angeschlagen werden, statt an 4 Punkten.
Wird der AluexLink oben vorgesehen, kann mit einer 2-Strang statt mit einer 4-Strang Kette gearbeitet werden.
2-Punkt zu 4-Punkt Spreize:
Bei dieser Anwendung können 2-Punkt Balkenspreizen als 4-Punkt Spreizen verwendet werden, wobei der AluexLink eine lastausgleichende Funktion hat, wie eine Lastwippe oder ein Anschlagseil auf einer Umlenkrolle. Hierbei verteilt die Kupplung die Last von ein auf zwei Anschlagstränge. Alle 4 Laststränge werden somit gleichermaßen belastet, was die schonendste Lastverteilung darstellt.

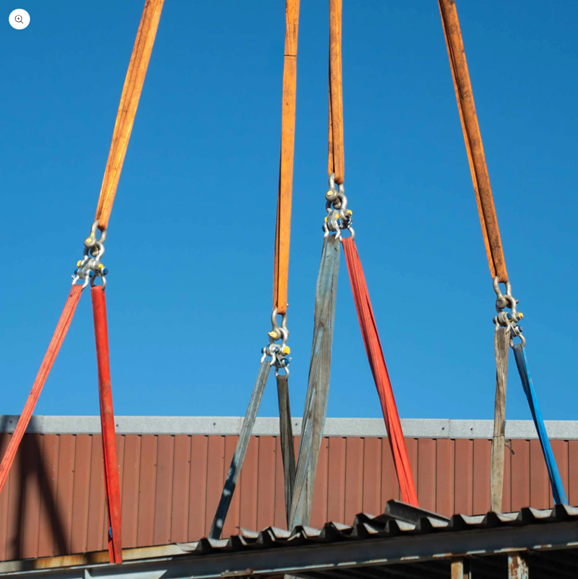

4-Punkt zu 8-Punkt Spreize:
Bei dieser Anwendung können 4-Punkt Kreuzspreizen als 8-Punkt Spreizen verwendet werden. Hierbei verteilt die Kupplung die Last von ein auf zwei Anschlagstränge. An jeden Ende der Aluex wird ein AluexLink vorgesehen.
Damit lassen sich beispielsweise Beton-Halbfertigteile mit Gitterträgern an 8 Punkten heben. Hierbei gewährleistet die Wipp-Ausgleichsfunktion der AluexLinks, dass alle 8 Punkte gleichmäßig belastet werden und es somit nicht zu Belastungsspitzen an einzelnen Anschlagpunkten kommt.
Dies ermöglicht eine schonende Lasteinleitung in das zu hebende Bauteil.
Der AluexLink ist in 3 Laststufen verfügbar:
AluexLink: 10 t Tragfähigkeit
AluexLInk17: 17 t Tragfähigkeit
AluexLink25: 25 t Tragfähigkeit

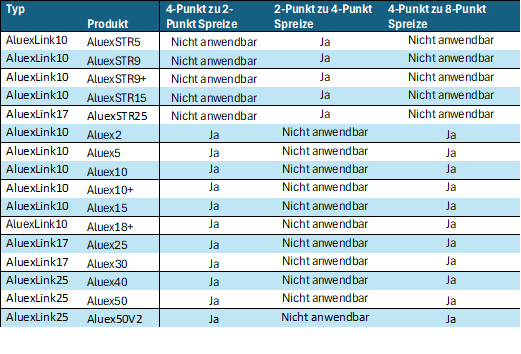

Folgende Kombinationen sind möglich:
In folgendem Video wird die Anwendung der neuen Kupplung gezeigt:
Wir liefern Ihnen die passenden Anschlagmittel bei Bedarf gleich mit. Sie benötigen zugehörige Hebebänder und wissen nicht genau, welche die richtigen sind? Sprechen Sie uns an, wir helfen Ihnen bei der Wahl der richtigen Produkte und bieten Ihnen diese zu attraktiven Preisen an.
Alle Anschlagmittel erfüllen die Maschinenrichtlinie 2006/42/EG und werden mit einer EG-Konformitätserklärung geliefert.
WARTUNG UND INSPEKTION
In Deutschland wird der Betrieb, die Wartung und die Inspektion von Lastaufnahmemitteln wie Spreiztraversen durch die DGUV-Regel 109-017: Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb, geregelt (ehemals DGUV-Regel 100-500).
Die DGUV Regel enthält unter anderem Pflichten der Betreiber zur Verhütung von Arbeitsunfällen. Eine Pflicht ist die Prüfung von Lastaufnahmemitteln:
- vor der ersten Verwendung,
- Prüfungen nach spätestens einem Jahr (jährliche Prüfung),
- außerordentliche Prüfung bei besonderen Ereignissen wie Schadensfällen,
durch sogenannte befähigte Personen. Wacker Bauprodukte GmbH unterstützt Sie hierbei und bietet auch Schulungen zur Qualifizierung Ihrer Mitarbeiter als befähigte Personen an.
KUNDENSPEZIFISCHE LÖSUNGEN
Wir arbeiten mit Aluexbeams eng zusammen und bieten auch kundenspezifische Lösungen an. Sprechen Sie uns hierzu gerne an.

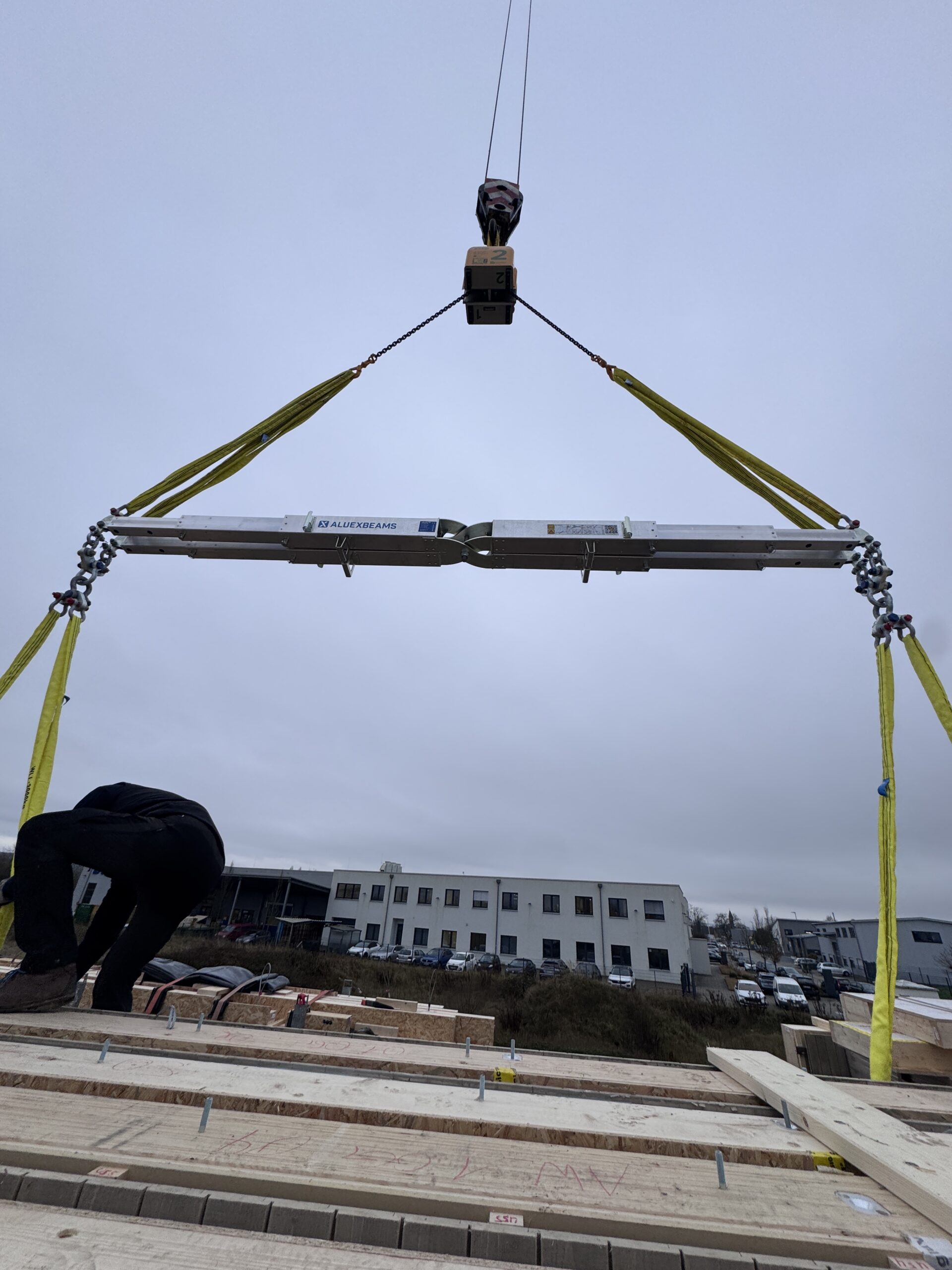

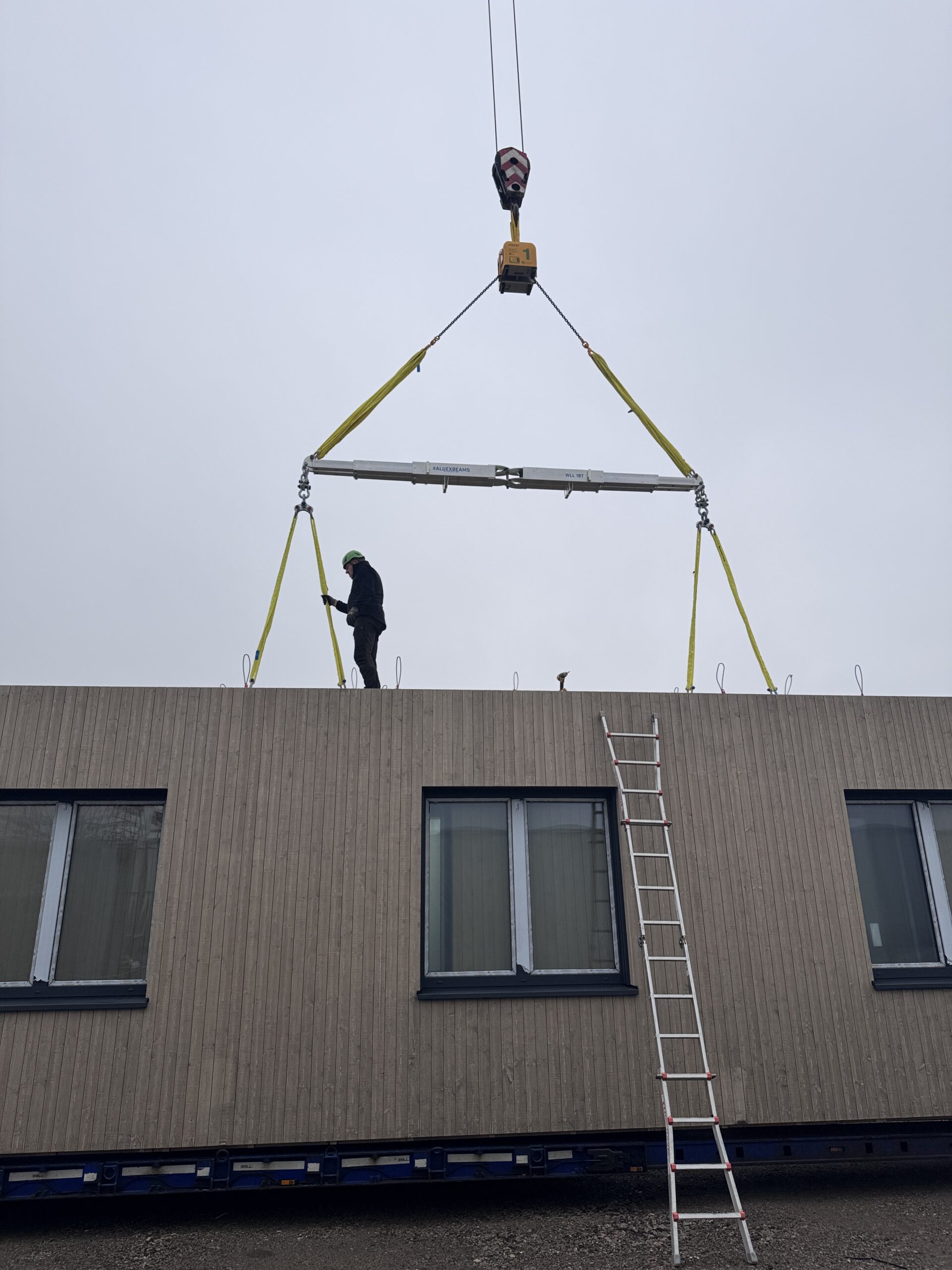

Bilder vom Einsatz der leichten Alu-Traverse
Spezifikationen
Lasttraversen gelten als Lastaufnahmemittel und werden daher entsprechend der EU-Maschinenrichtlinie 2006/42/EG geplant, bemessen und produziert.
Alle Krantraversen von Wacker Bauprodukte GmbH und deren Partner sind mit einem CE-Zeichen gekennzeichnet und werden mit EG-Konformitätserklärung (umgangssprachlich CE-Erklärung oder Zertifikat) und Bedienungsanleitung in Deutsch, Englisch, Französisch oder Spanisch geliefert.
Die Bemessung erfolgt gemäß EN 13155: Krane – Sicherheit – Lose Lastaufnahmemittel. In dieser Norm werden die sicherheitstechnischen Anforderungen der Maschinenrichtlinie konkretisiert, um den Nachweis der Übereinstimmung mit diesen Anforderungen zu erleichtern. Bei der EN 13155 handelt es sich seit der Veröffentlichung im Amtsblatt der Europäischen Union um eine harmonisierte europäische Norm (hEN), auf deren Basis die CE-Erklärung basiert.
Die EN 13155 legt Sicherheitsanforderungen für lose Lastaufnahmemittel für Krane, Hubwerke und handgeführte Manipulatoren wie Traversen, Hebeklemmen (Greifer, Zangen), Krangabeln, Transportankersysteme und Blechklemmen fest.
Die Spreizen von Aluexbeams bestehen aus hochwertigem und duktilem Aluminium oder Stahl und sind für Einsatztemperaturen von -35°C bis +50°C geeignet.
