Kalksandstein Klemme BSV
Mit automatischem Ver- und Entriegelungssystem und zusätzlicher Netzsicherung.
Bis zu 20 KS XL-Planelemente können gleichzeitig umgeschlagen werden
Langlebige und leicht austauschbare Gummiklötze
Mit Handgriffen und Netzsicherung für maximale Sicherheit
Technische Details
Zwei Typen von Greifern von BSV für Pakete von KS XL-Planelementen stehen zur Verfügung. Der Typ 801-1.5T und der Typ 801-3T.
Die Klemme Typ 801-1.5T hat eine Tragfähigkeit von 1,5 t und eine Klemmlänge von 1.200 mm, so dass damit bis zu 12 KS XL-Planelemente gleichzeitig transportiert werden können. Hochwertige, austauschbare Gummiklötze an den Klemmbacken sorgen für einen festen und sicheren Halt.
Für größere Anforderungen kann mit dem Typ 801-3T mit einer Tragfähigkeit von 3 t und einer Klemmlänge von 2.000 mm bis zu 20 Steine gleichzeitig versetzt werden. Auch hier sorgen die robusten Gummiklötze an den Klemmbacken für eine sichere und effektive Klemmwirkung und Handhabung.

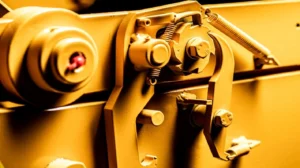

AUTOMATISCHES VER- UND ENTRIEGELUNGSSYSTEM
Beide Klemmen verfügen über ein automatisches Ver- und Entriegelungssystem, das den Umgang vereinfacht und die Sicherheit erhöht. Eine Netzsicherung bietet zusätzliche Sicherheit beim Hebevorgang. Die mechanischen Klemmen von BSV sind somit eine zuverlässige und praktische Lösung für das Heben und Transportieren von Paketen und Paletten von großformatigen Kalksandstein-Planelementen in verschiedenen Bauprojekten.
SICHERES DESIGN

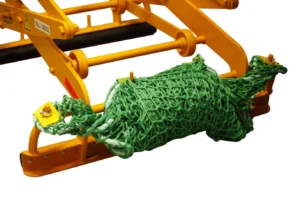

Das mitgelieferte Sicherungsnetz ist zu verwenden, wenn die Klemme auf Baustellen höher als 1,8 m über Bodenniveau gehoben wird.

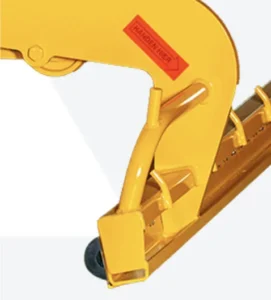

Die Zange lässt sich dank der mit Hinweispfeilen versehenen Griffe, die an verschiedenen Stellen angebracht sind, sicher bedienen.
Details zu beiden Hebegreifer-Typen

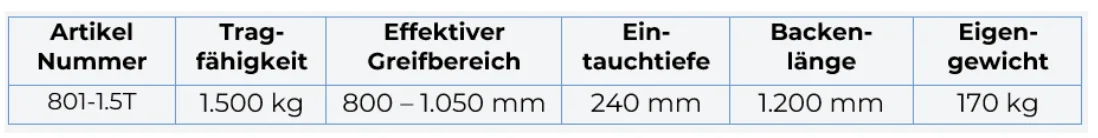

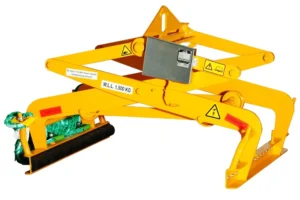

Typ 1 – 1.5 TONNEN
801-1.5T
KLEMMLÄNGE 1.200 MM

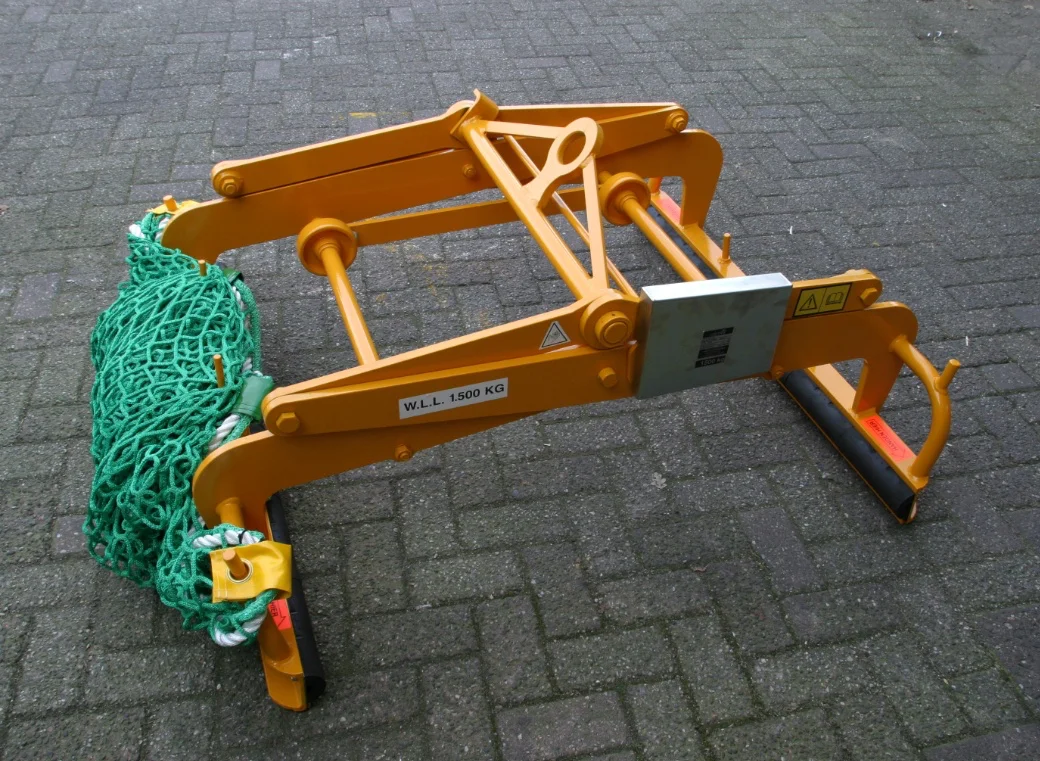

Die mechanische Klemme von BSV Typ 801-1.5T mit einer maximalen Tragfähigkeit von 1.500 kg hat eine Klemmlänge von 1.200 mm. Die beiden Klemmbacken sind mit je 6 hochwertigen, austauschbaren Gummi Klötzen mit einer Länge von je 200 mm versehen. Je nach Dicke der Steine können bis zu 12 Steine gleichzeitig umgeschlagen werden. Dieser Greifer ist eines der am häufigsten verwendeten Anbaugeräte auf Baustellen.

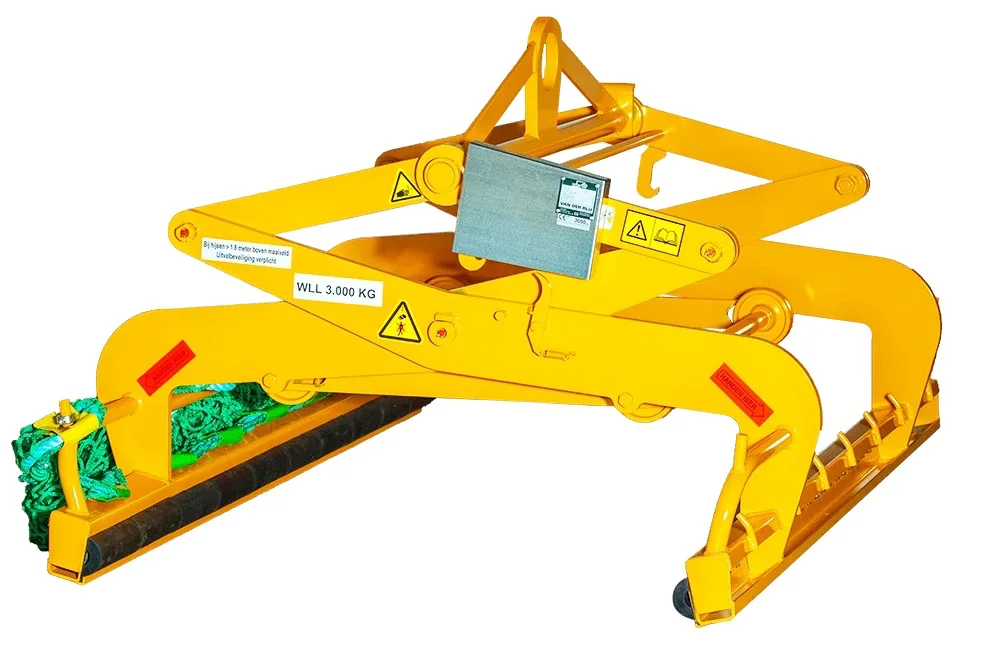

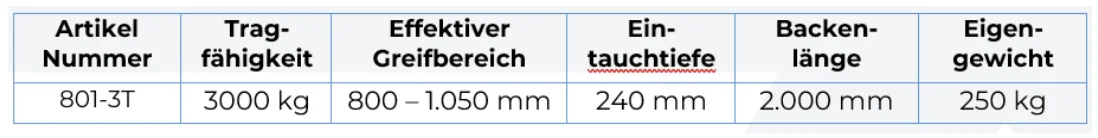

Typ 2 – 3 TONNEN
801-3T
KLEMMLÄNGE 2.000 MM
Die mechanische Klemme Typ BSV 801-3T mit einer maximalen Tragfähigkeit von 3.000 kg hat eine Klemmlänge von 2.000 mm. Die beiden Klemmbacken sind mit je 10 hochwertigen, austauschbaren Gummiklötzen mit einer Länge von je 200 mm versehen.

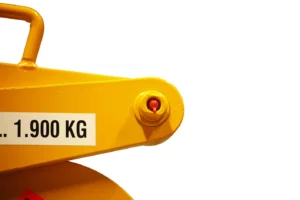

Dieser Typ verfügt zudem über Schmiernippel an den Hauptachsen. Bei regelmäßiger Wartung wird so die Nutzungsdauer des Greifers erhöht.
Lastaufnahme Beratung
Auf der Suche nach einer Sonderlösung? Noch nicht sicher, welches Lastaufnahmemittel das Richtige ist? Teilen Sie uns einfach Ihre Fragen und Anforderungen in unserem Kontaktformular mit. Wir melden uns innerhalb eines Tages. Versprochen!
Beschreibung
Diese mechanische Hebeklemme (Greifer, Zange) Typ BSV 801-1.5T und Typ BSV 801-3T dient zum gleichzeitigen und sicheren Heben und Transportieren von mehreren Kalksandstein XL-Planelementen.
Je nach Dicke der Elemente können bis zu 12 bzw. 20 Elemente gleichzeitig umgeschlagen werden. Die Greifer sind mit einem automatischen Ver- und Entriegelungsmechanismus ausgestattet, der ein effizientes und sicheres Arbeiten auf Baustellen gewährleistet..
Die Tragfähigkeit deckt alle Rohdichteklassen der Kalksandsteine ab. Ein Sicherungsnetz und Handgriffe erhöhen die Sicherheit auf der Baustelle.
Unser Partner
BSV KRANTILBEHØR A/S
Wacker Bauprodukte GmbH ist Vertriebspartner von BSV-Produkten in Deutschland und darüber hinaus. BSV Krantilbehør A/S bietet seit über 50 Jahren Produkte wie Klemmen und Palettengreifer an. Die BSV-Produkte haben durch hohe Qualität überzeugt und sind mittlerweile auf dem europäischen Markt und darüber hinaus bekannt.
Wacker Bauprodukte GmbH und BSV arbeiten intensiv und eng zusammen, um die Qualität der Produkte ständig zu verbessern. Auch wirtschaftliche Sonderlösungen sind daher problemlos und unkompliziert möglich.
Anwendung
Mit dem Greifer von BSV Typ 801-1.5T und 801-3T können gleichzeitig mehrere Kalksandstein XL-Planelemente gehoben und transportiert werden.
KS XL-Planelemente werden in den Steinrohdichteklassen 1,8 und 2,0 und in den Steinfestigkeitsklassen 12 bis 20 hergestellt (Bevorzugt werden sie in der Steinrohdichteklasse 2,0 und der Steinfestigkeitsklasse 20 angeboten). Die charakteristische Druckfestigkeit fk ist höher als bei klein- und mittelformatigen Kalksandsteinen bei gleicher Druckfestigkeitsklasse.
KS XL-PE sind in den Wanddicken 115, 150, 175, 200, 214, 240, 265, 300 und 365 mm sowie für nicht tragende Innenwände in 100 mm erhältlich. Die Länge beträgt meist 998 mm und die Höhe 498, 623 oder 648 mm. Der Lochabstand beträgt 500 mm.
Spezifikationen
Alle Richtlinien, Normen und Zertifikate im Blick:
- Konform mit Richtlinie 2006/42/EG (Maschinenrichtlinie)
- Entspricht EN 13155
- Lieferung mit CE-Erklärung und Bedienungsanleitung
- Hochwertige Qualität und Verarbeitung
Wir legen großen Wert auf die Einhaltung von Spezifikationen, Richtlinien und Normen, um die höchste Qualität und Sicherheit der Hebeklemmen und Greifer zu gewährleisten.
Dabei beachten wir sowohl branchenspezifische Richtlinien als auch gesetzliche Vorschriften. Unsere Verpflichtung zur Qualitätssicherung umfasst regelmäßige Überprüfungen und Aktualisierungen, um sicherzustellen, dass unsere Produkte stets den aktuellen technischen Entwicklungen und Sicherheitsstandards entsprechen.
Lasttraversen gelten als Lastaufnahmemittel und werden daher entsprechend der EU-Maschinenrichtlinie 2006/42/EG geplant, bemessen und produziert. Daher sind alle Klemmen, Greifer und Zangen von Wacker Bauprodukte GmbH und deren Partner mit einem CE-Zeichen gekennzeichnet und werden mit EG-Konformitätserklärung (umgangssprachlich CE-Erklärung oder Zertifikat) und Bedienungsanleitung in Deutsch, Englisch, Französisch oder Spanisch geliefert.
Die Bemessung erfolgt gemäß EN 13155: Krane – Sicherheit – Lose Lastaufnahmemittel.
In dieser Norm werden die sicherheitstechnischen Anforderungen der Maschinenrichtlinie konkretisiert, um den Nachweis der Übereinstimmung mit diesen Anforderungen zu erleichtern. Bei der EN 13155 handelt es sich seit der Veröffentlichung im Amtsblatt der Europäischen Union um eine harmonisierte europäische Norm (hEN), auf deren Basis die CE-Erklärung basiert.
Die EN 13155 legt Sicherheitsanforderungen für lose Lastaufnahmemittel für Krane, Hubwerke und handgeführte Manipulatoren wie Traversen, Klemmen, Greifern und Zangen fest.
Die Kalksandstein Klemme von BSV besteht aus hochwertigem und duktilem Baustahl, der für Einsatztemperaturen von -20°C bis +80°C geeignet ist.
