Modulare Spreiz-Traversen von Wacker Bauprodukte
Tragfähigkeiten von 24 t bis 110 t decken auch den Bereich von Schwerlasten ab. Für noch schnelleres Arbeiten sind auch teleskopierbare Zwischenstücke verfügbar.
Komplett modulares System mit vielen Anwendungsmöglichkeiten
Leichter Zusammenbau ohne Unterstützung möglich
Durch nur 4 hochfeste Verschraubungen werden die Abschnitte sicher verbunden
Technische Details
ARTEN, TYPEN, AUSFÜHRUNGEN
Weitere Details
- Durch Verschraubungen werden die Abschnitte sicher miteinander verbunden
- Tragfähigkeiten von 24 bis 110 t
- Längen bis 22 m
- Profilwahl und Design führt zu geringem Eigengewicht
- Gemäß 2006/42/EG (Maschinenrichtlinie) und EN 13155
- Lieferung mit Bedienungsanleitung und EG-Konformitätserklärung (CE-Erklärung)
Weitere Infos:
Die Modularen Spreiztraversen werden standardmäßig in der Farbe RAL 1007 (Narzissengelb) geliefert. Kundenspezifische Farben sind auf Wunsch möglich.
Die Modularen Lastspreizen von Wacker Bauprodukte, die kranseitig außen mit einem 2-Strang Gehänge angeschlagen werden, besitzen ein deutlich geringeres Eigengewicht im Vergleich zu Lasttraversen, die mittig an einer Kranhakenöse angeschlagen werden.
Der Grund ist, dass eine Lastspreize durch die verwendete 2-Strang Kette nur auf Druck belastet wird. Eine Lasttraverse mit mittigem Kranhaken wird auf Biegung belastet, wodurch größere und schwerere Profile verwendet werden müssen.
Das geringe Eigengewicht macht nicht nur das Handling leichter, auch die Tragfähigkeit des Krans wird dadurch weniger eingeschränkt. Es können somit tendenziell kleinere Hebezeuge (Kräne) verwendet werden als bei der Verwendung von Lasttraversen mit mittigem Hebepunkt.
Allerdings ist für die Verwendung von Lastspreizen infolge des zu verwendendem 2-Strang Gehänges eine größere Höhe erforderlich als bei Lasttraversen mit mittiger Kranhakenöse.
Durch die Teilung in Zwischenstücke sind der Transport und die Lagerung der modularen Spreize einfach und platzsparend.

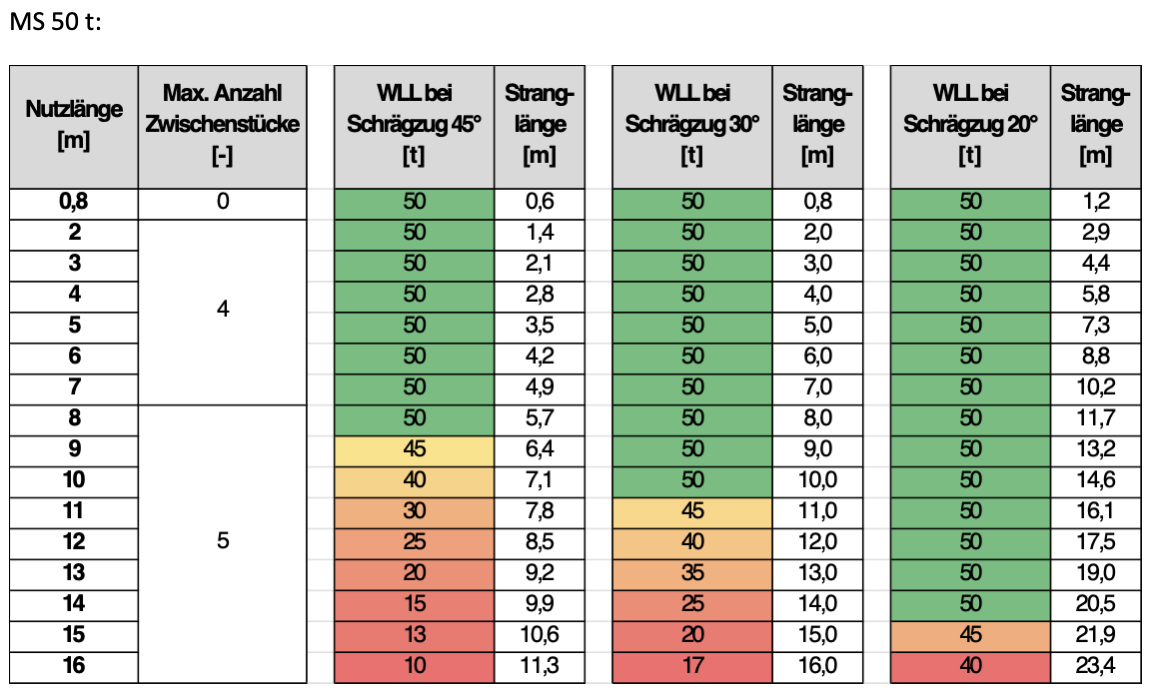

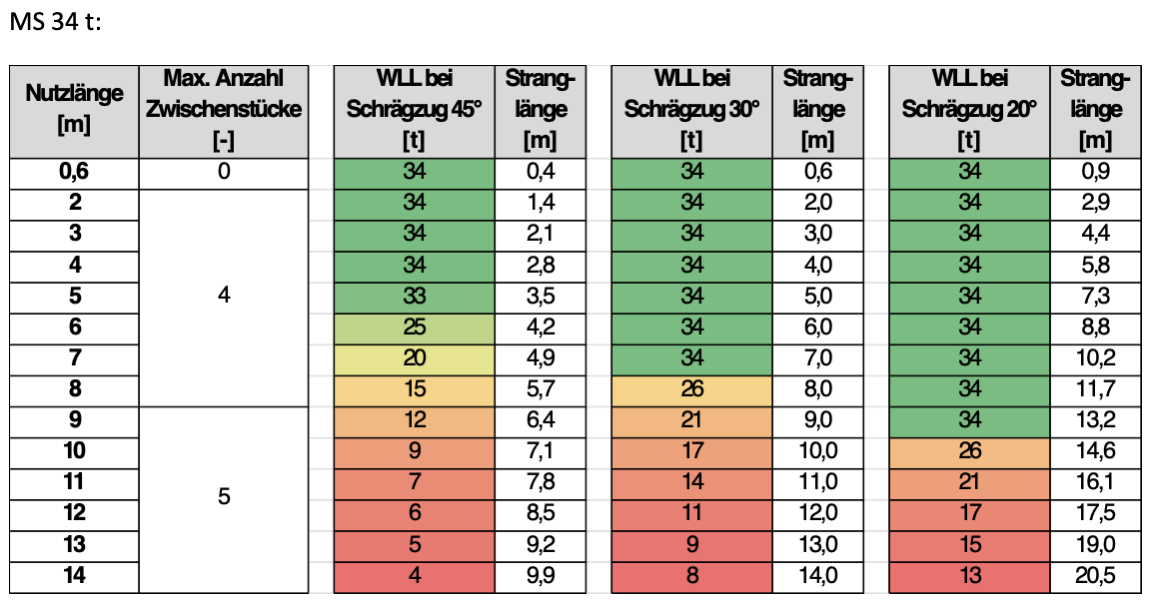

Tragfähigkeiten in Abhängigkeit der Länge, des Schrägzugwinkels und der Anzahl der Zwischenstücke:
Artikelnummern, Abmessungen und Eigengewichte der standard-Komponenten der modularen Spreizen:
Zwischenstücke in anderen Längen sind auch möglich. Zum Beispiel sind 2,45 m lange Zwischenstücke transporttechnisch optimal, da somit die maximale Transportbreite ausgenutzt wird.
Lastaufnahme Beratung
Auf der Suche nach einer Sonderlösung? Noch nicht sicher, welches Lastaufnahmemittel das Richtige ist? Teilen Sie uns einfach Ihre Fragen und Anforderungen in unserem Kontaktformular mit. Wir melden uns innerhalb eines Tages. Versprochen!
Beschreibung

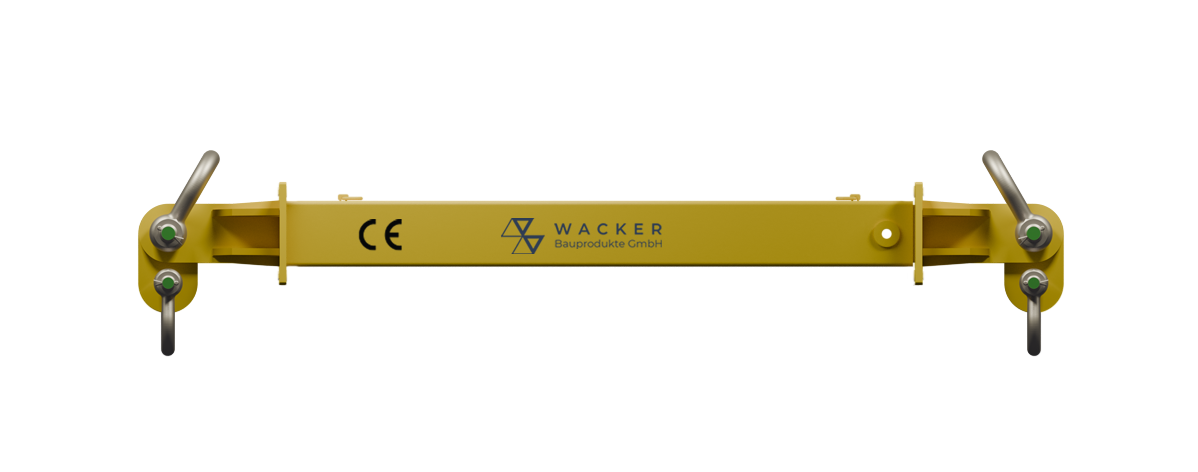

Die Spreiztraversen von Wacker Bauprodukte sind ein komplett modulares Spreizsystem mit vielen Anwendungsmöglichkeiten.
Jede Spreiztraverse besteht aus 2 Endstücken:

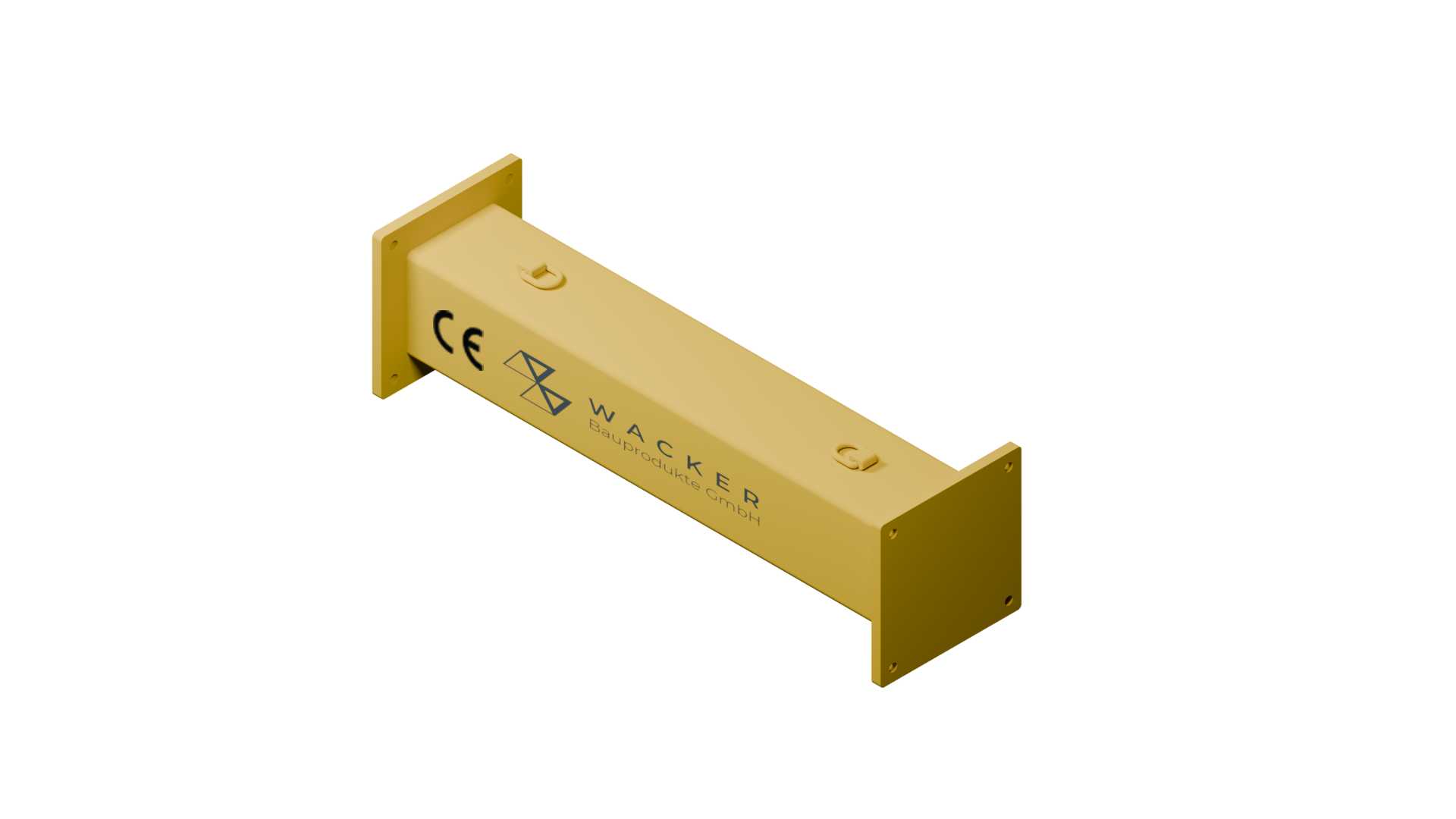

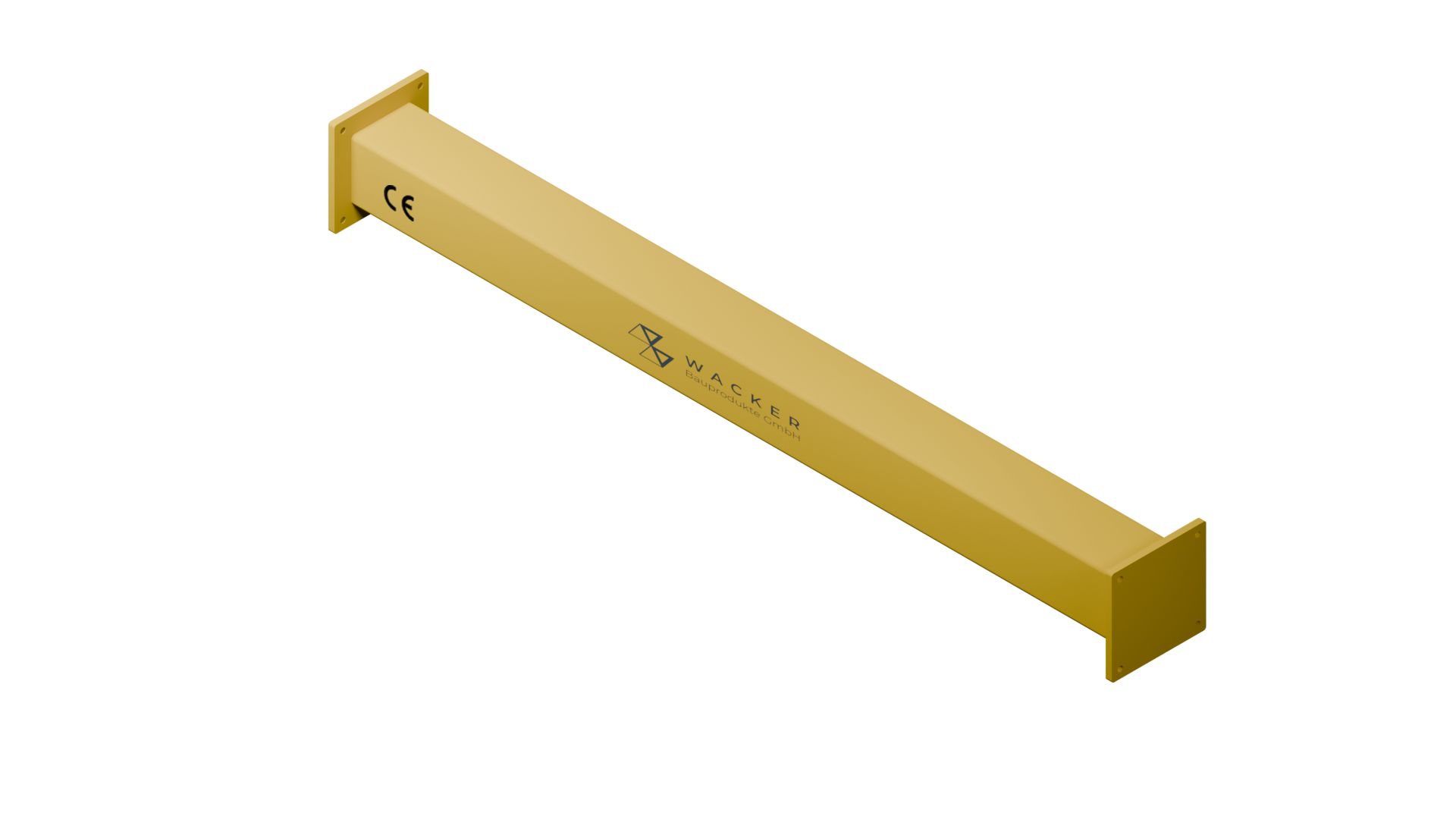

und bis zu 5 Zwischenstücken, die unterschiedlich lang sein können:
Dabei ist die maximale Nutzlänge der jeweiligen Laststufe zu beachten.
Je Endstück wird eine Aufhängeöse vorgesehen. Die Aufhängeösen haben oben ein größeres und unten ein kleineres Loch:
Die Ösen werden zwischen die Gabelbleche der Endstücke platziert und werden mit diesem durch den kranseitigen Schäkel (oberer Schäkel) am oberen, größeren Loch der Öse befestigt. Der kranseitige, obere Schäkel verbindet somit die Ösen mit den Endstücken:
Am unteren Loch der Öse (kleineres Loch) wird dann der lastseitige Schäkel (untere Schäkel) befestigt. Das untere Loch hat beidseitig einen Verdickungsring, damit der untere Schäkel nicht so viel Spiel hat und nicht hin und her wackelt. Zudem bieten die Ringe einen zusätzlichen Verschleißwiderstand.
Nun werden die Endstücke mit den Zwischenstücken verschraubt, bis die gewünschte Nutzlänge erreicht ist:
Durch die Auswahl von unterschiedlich langen Zwischenstücken können viele Nutzlängen abgedeckt werden, um möglichst flexibel zu sein:
Beispiel für MS_24 t:
2 x Endstück (inklusive Aufhängeöse) mit jeweils 0,25 m Nutzlänge = 0,5 m
1 x Zwischenstück mit 0,5 m Länge
1 x Zwischenstück mit 1 m Länge
1 x Zwischenstück mit 2 m Länge
1 x Zwischenstück mit 4 m Länge
Folgende Gesamtlängen sind möglich:
1 m, 1,5 m, 2 m, 2,5 m, 3 m, 3,5 m, 4 m, 4,5 m, 5 m, 5,5 m, 6 m, 6,5 m, 7 m, 7,5 m und 8 m.
Somit sind alle Länge zwischen 0,5 m und 8 m in 0,5 m-Schritten möglich. Die Anzahl der Zwischenstücke in diesem Beispiel beträgt 4. 5 Zwischenstücke sind maximal erlaubt (vgl. Tabelle der Tragfähigkeiten).
Hochfeste HV-Schraubengarnituren nach DIN EN 14399-4, bestehend aus Schrauben, Unterlegscheiben und Muttern, werden mitgeliefert. Diese sind mittels Drehmomentschlüssel auf vorgegebene Anzugsdrehmomente vorzuspannen.
Die Schrauben können wieder gelöst werden, um die einzelnen Komponenten platzsparend zu transportieren.
Die Traverse wird mittels 2-Strang Gehänge, das an den oberen kranseitigen schäkeln befestigt wird, gehoben. An den unteren Schäkeln werden die Ketten, Hebebänder oder Rundschlingen befestigt, mit denen die Last angeschlagen wird.
Die einzelnen Elemente sind durch ihr geringes Gewicht und die an allen Zwischenstücken angebrachten Transportösen leicht zu montieren.
Durch die quadratischen Flansche an jedem Ende der Zwischenstücke, liegen diese stabil auf dem Boden auf und können nicht wegrollen.
Die Modularen Spreiztraversen entsprechen der EU-Maschinenrichtlinie 2006/42/EG sowie der EN 13155 und werden mit Bedienungsanleitung und EG-Konformitätserklärung (CE-Erklärung) geliefert.
Bei Bedarf liefern wir Ihnen auch passende Schäkel. Auch Ketten, Hebebänder, Rundschlingen und Haken werden auf Wunsch mitgeliefert. Hier berät Sie Wacker Bauprodukte GmbH gerne, welche Anschlagmittel die richtigen sind, in Abhängigkeit von Ihren Randbedingungen.
Alle Komponenten der modularen Spreize sind wasserdicht, somit kann kein Wasser und keine Feuchtigkeit in die Profile eindringen, die Korrosion erzeugen.
Wacker Bauprodukte GmbH unterstützt Sie dabei, die passenden Komponenten zu wählen, um mit der geringsten Anzahl an Elementen die maximale Flexibilität zu erzielen.
Gerne unterstützen wir Sie auch bei der Wartung und Inspektion nach den Regeln der Deutschen Gesetzliche Unfallversicherung (DGUV Regel 019-017: “Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb”, ehemals DGUV-Regel 100-500).
Neben den starren modularen Zwischenstücken stehen auch teleskopierbare Zwischenstücke zur Verfügung. Diese teleskopierbaren Zwischenstücke werden wie 2 starre Zwischenstücke gezählt, dies muss bei der maximalen Anzahl verwendbarer Zwischenstücke beachtet werden.
Anwendung
EINSATZGEBIETE UND ANWENDUNGSBEISPIELE
Folgende Anwendungen und Konfigurationen sind unter anderem möglich.
ZUBEHÖR
4 Passende Schäkel (z.B. nach EN 13889) mit Mutter und Splint sind für die Verwendung einer modularen Spreiztraverse erforderlich, die wir Ihnen gerne anbieten. Die 2 kranseitigen Schäkel haben eine höhere Tragfähigkeit, als die unteren lastseitigen Schäkel.
Für die Verbindung der Zwischen- und Endstücke sind hochfeste Schraubengarnituren erforderlich, die im Lieferumfang enthalten sind.
Für das Festziehen der Schrauben ist ein Drehmomentschlüssel erforderlich. Das anzubringende Anzugsdrehmoment ist in den Bedienungsanleitungen angegeben, die bei Bestellung digital zur Verfügung gestellt wird.
Sie benötigen zugehörige Hebebänder und wissen nicht genau, welche die richtigen sind? Sprechen Sie uns an, wir helfen Ihnen bei der Wahl der richtigen Produkte und bieten Ihnen diese zu attraktiven Preisen und schnellen Lieferzeiten an.
Alle unsere Anschlagmittel erfüllen die Maschinenrichtlinie 2006/42/EG und werden mit einer EG-Konformitätserklärung geliefert.
WARTUNG UND INSPEKTION
In Deutschland wird der Betrieb, die Wartung und die Inspektion von Lastaufnahmemitteln wie Spreiztraversen durch die DGUV-Regel 109-017: Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb, geregelt (ehemals DGUV-Regel 100-500).
Die DGUV Regel enthält unter anderem Pflichten der Betreiber zur Verhütung von Arbeitsunfällen. Eine Pflicht ist die Prüfung von Lastaufnahmemitteln:
- vor der ersten Verwendung,
- Prüfungen nach spätestens einem Jahr (jährliche Prüfung),
- außerordentliche Prüfung bei besonderen Ereignissen wie Schadensfällen,
durch sogenannte befähigte Personen. Wacker Bauprodukte GmbH unterstützt Sie hierbei und bietet auch Schulungen zur Qualifizierung Ihrer Mitarbeiter als befähigte Personen zur Prüfung unserer Lastaufnahmemittel an.
KUNDENSPEZIFISCHE LÖSUNGEN
Wacker Bauprodukte bietet für dieses Produkt neben Farbwahl nach Kundenwunsch auch weitere kundenspezifische Varianten an. Wir können Zwischenstücke in beliebigen Längen herstellen. So sind zum Beispiel Zwischenstücke mit einer Länge von 2,45 m transporttechnisch sinnvoll.
Teleskopierbare Zwischenstücke
Wir bieten auch teleskopierbare Zwischenstücke mit anderen Längen nach Kundenanforderungen an.
Teilmodulare Spreizen
Wir bieten wir auch teilmodulare (teilstarre) Spreiztraversen an. Hier sind die Endstücke bereits mit einem Zwischenstück verschweißt, somit entfällt die Verschraubung zwischen Endstück und einem Zwischenstück. Dies spart Zeit bei der Montage.

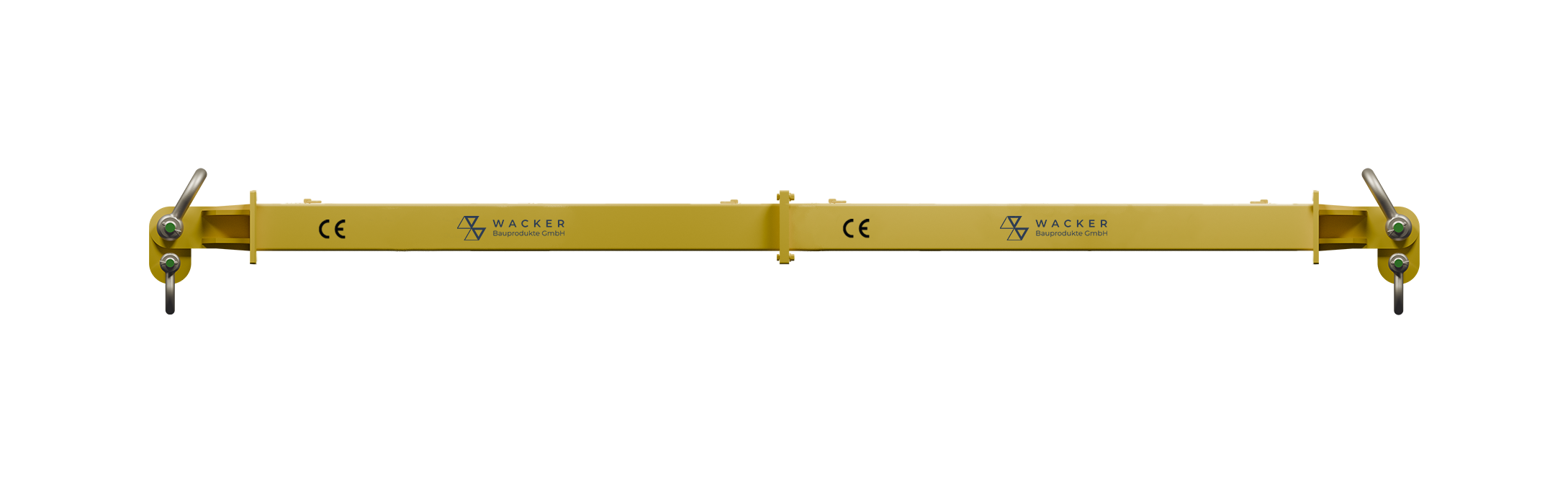

Somit können zum Beispiel mit 2 teilmodularen Komponenten eine komplette Spreiztraverse erzeugt werden. Und das mit nur einer mittigen Verschraubung:
Weitere modulare Zwischenstücke können zwischen den teilstarren Komponenten vorgesehen werden. Bis zu 4 modulare Zwischenstücke dürfen zusätzlich zu den teilstarren Endstücken vorgesehen werden. Die Maximalanzahl der Verbindungen beträgt nur 4 im Vergleich zu der modularen Spreize, bei der 5 Zwischenstücke erlaubt sind.
Die maximale Gesamtlänge der Spreize darf nicht überschritten werden.
Komplett starre Spreizen
Für Kunden, die nur eine Nutzlänge brauchen, bieten wir auch komplett starre Spreizen an. Somit entfällt die Verschraubung komplett. Dies spart Zeit und die Verbindung ist auch starrer.
Die längere Transportabmessung der starren Spreize ist zu beachten.
Starre, teleskopierbare Spreizen
Auch starre, teleskopierbare Spreizen sind möglich.
Spezifikationen
Lasttraversen gelten als Lastaufnahmemittel und werden daher entsprechend der EU-Maschinenrichtlinie 2006/42/EG geplant, bemessen und produziert.
Alle Krantraversen von Wacker Bauprodukte GmbH und deren Partner sind mit einem CE-Zeichen gekennzeichnet und werden mit EG-Konformitätserklärung (umgangssprachlich CE-Erklärung oder Zertifikat) und Bedienungsanleitung in Deutsch, Englisch, Französisch oder Spanisch geliefert.
Die Bemessung erfolgt gemäß EN 13155: Krane – Sicherheit – Lose Lastaufnahmemittel.
In dieser Norm werden die sicherheitstechnischen Anforderungen der Maschinenrichtlinie konkretisiert, um den Nachweis der Übereinstimmung mit diesen Anforderungen zu erleichtern. Bei der EN 13155 handelt es sich seit der Veröffentlichung im Amtsblatt der Europäischen Union um eine harmonisierte europäische Norm (hEN), auf deren Basis die CE-Erklärung basiert.
Die EN 13155 legt Sicherheitsanforderungen für lose Lastaufnahmemittel für Krane, Hubwerke und handgeführte Manipulatoren wie Traversen, Hebeklemmen (Greifer, Zangen), Krangabeln, Transportankersysteme und Blechklemmen fest.
Weiterhin wurden die EN 1993 und EN 13001 angewandt.
Die Modularen Lasttraversen von Wacker Bauprodukte bestehen aus hochwertigem und duktilem Baustahl, der für Einsatztemperaturen von -20°C bis +80°C geeignet ist.
